Zypho PIPE DW Recuperatore verticale

Recuperatori di calore per scarichi idrosanitari

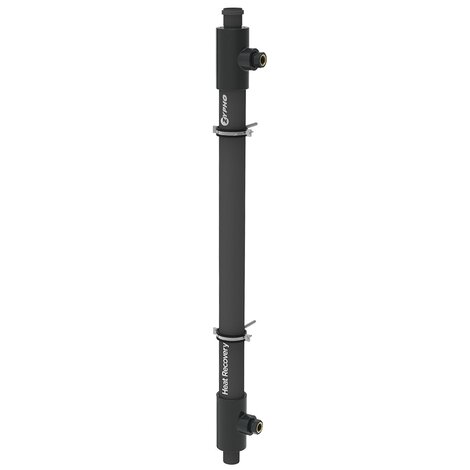

Recuperatore di calore per doccia verticale PIPE60 a doppia parete ideale per progetti di abitazioni singole con spazio disponibile al di sotto del solaio (es. seminterrato) o per situazioni di impiego particolare in cui non sono utilizzabili dispositivi orizzontali.
Può raggiungere un’efficienza fino al 60% (A seconda della dimensione del tubo scelta).

 PRESTAZIONI ED EFFICIENZA:

Portata

 Efficienza(1)

 Perdita_di_pressione

5.8 L/min

64%

0.1-0.2 bar

9.2 L/min

59,4%

0.3-0.6 bar

12.5 L/min

57,7%

0.5-0.9 bar



 CARATTERISTICHE TECNICHE:
 Temperatura    0-60° C
 Pressione massima dell’acqua potabile  6.0 bar
 Portata massima di scarico(2)  25.0 L/min
 Portata consigliata dell'acqua scaricata  12.5 L/min
 Materiale dello scambiatore di calore  Inox 316L
 Materiale: per il recupero del calore  Inox/Pvc
 Materiale: corpo  2.400 mm


(1) Tolleranza: Efficienza ± 3 p.p.
(2) Valore definito per 2 cm di altezza del livello dell’acqua.
A seconda dell’installazione, il valore può cambiare.

Indietro Data sheet

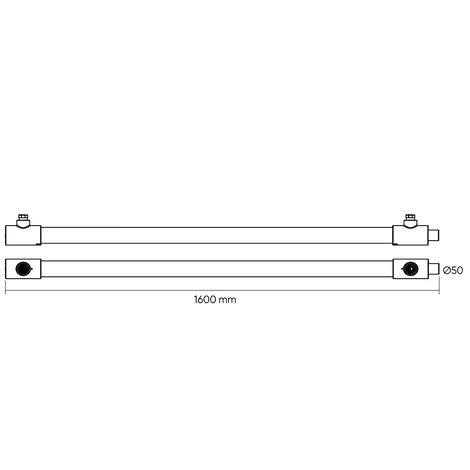

Codice L (mm) Ø filetto DN (mm) Versione
ZYP60P0 1600 F 3/4” 50 Giunzione innesto
ZYP60C0 1600 F 3/4” 50 Giunzione incollaggio

Download

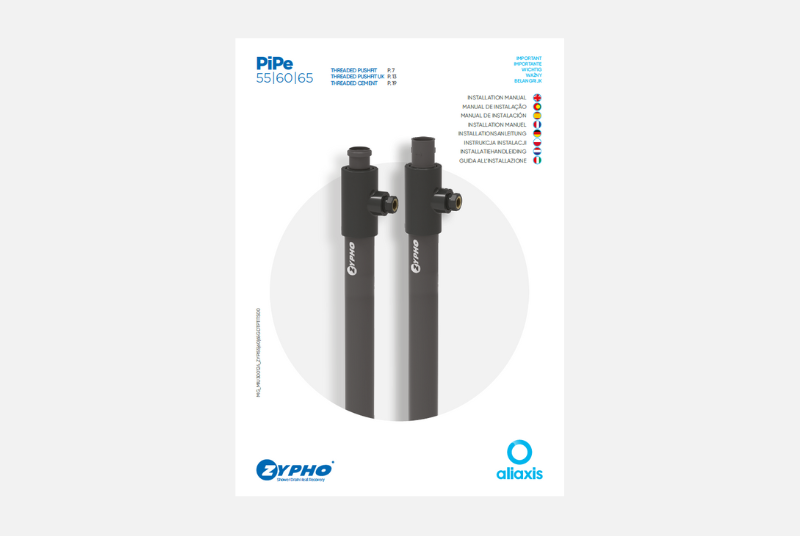

Manuale installazione Zypho PIPE DW
