MLFV
Raccordi per incollaggio - bocchettoni.

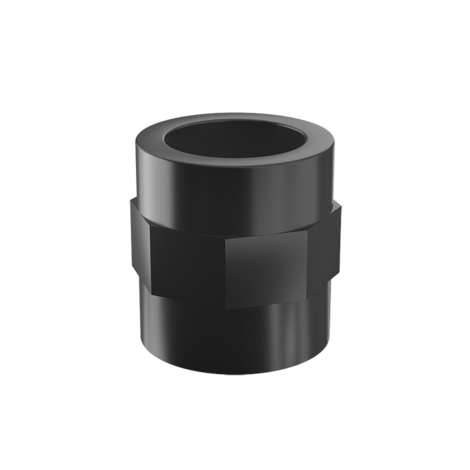

Manicotto estremita d a bicchiere per incollaggio, estremità R femmina filettata.
Serie di raccordi destinati al convogliamento di fluidi in pressione con sistema di giunzione per incollaggio e per filettatura secondo British Standard.
| Codice | d x R | PN | Class | E | K | L | L1 | Z | g |
|---|---|---|---|---|---|---|---|---|---|
| MLFV012 | 1/2" x 1/2" | 15 | E | 27 | 24 | 16 | 15 | 4 | 15 |
| MLFV034 | 3/4" x 3/4" | 15 | - | 33 | 29 | 19,5 | 16,3 | 5,2 | 25 |
| MLFV100 | 1" x 1" | 15 | - | 41 | 35 | 22,5 | 19,1 | 4,5 | 45 |
| MLFV114 | 1"1/4 x 1"1/4 | 15 | - | 50 | 43 | 27 | 21,4 | 4 | 65 |
| MLFV112 | 1"1/2 x 1"1/2 | 15 | - | 61 | 50 | 30 | 21,4 | 8 | 100 |
| MLFV200 | 2" x 2" | 15 | - | 76 | 61 | 36 | 25,7 | 9 | 160 |
| DIFV090075212 | 2"1/2 x 2"1/2 | 12 | - | 90 | 76 | 44 | 30,2 | 17,8 | 260 |
| MLFV300 | 3" x 3" | 12 | - | 108 | 108 | 51 | 33,3 | 22,7 | 449 |
