ILFV
Raccordi per incollaggio - bocchettoni.

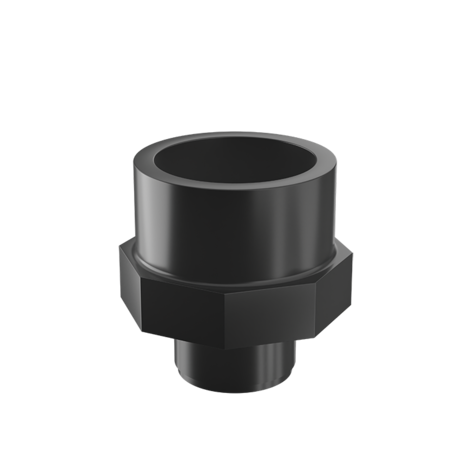

Adattatore femmina/maschio estremità d a bicchiere per incollaggio, estremità R maschio filettata.
Serie di raccordi destinati al convogliamento di fluidi in pressione con sistema di giunzione per incollaggio e per filettatura secondo British Standard.

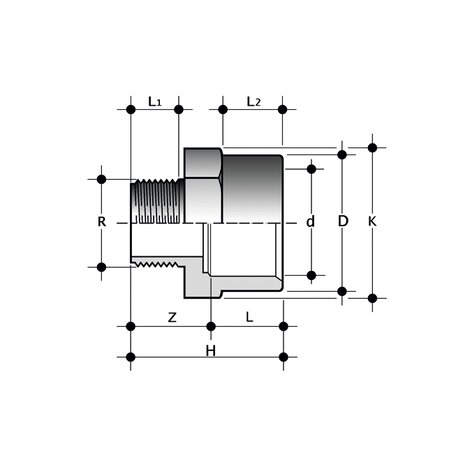

| Codice | d x R | PN | H | K | L | L1 | Z | g |
|---|---|---|---|---|---|---|---|---|
| ILFV012 | 1/2" x 1/2" | 15 | 37,5 | 30 | 16,5 | 15 | 21 | 20 |
| ILFV034 | 3/4" x 3/4" | 15 | 42 | 36 | 19,5 | 16,3 | 22,5 | 22 |
| ILFV100 | 1" x 1" | 15 | 47,5 | 46 | 22,5 | 19,1 | 25 | 25 |
| ILFV112 | 1"1/2 x 1"1/2 | 15 | 62 | 65 | 31 | 21,4 | 31 | 98 |
| ILFV114 | 1"1/4 x 1"1/4 | 15 | 56,5 | 55 | 27 | 21,4 | 29,5 | 65 |
| ILFV200 | 2" x 2" | 15 | 73 | 80 | 38 | 25,7 | 35 | 160 |
