HLV
Raccordi per incollaggio - estremità uguali.

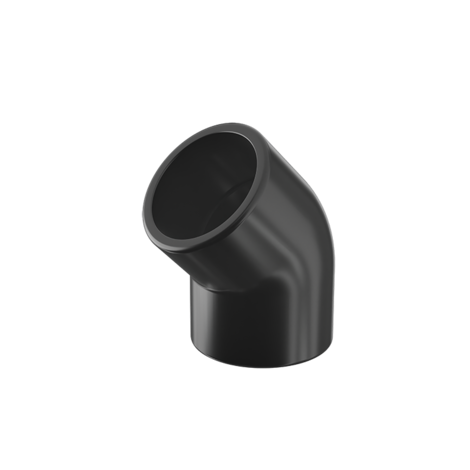

Gomito a 45° estremità a bicchiere per incollaggio.
Serie di raccordi destinati al convogliamento di fluidi in pressione con sistema di giunzione per incollaggio e per filettatura secondo British Standard.
| Codice | d | PN | Class | E | L | Z | g |
|---|---|---|---|---|---|---|---|
| HLV012 | 1/2" | 15 | E | 27 | 16,5 | 5 | 13 |
| HLV034 | 3/4" | 15 | E | 33 | 19,5 | 5,5 | 20 |
| HLV100 | 1" | 15 | E | 41 | 22,5 | 7 | 45 |
| HLV114 | 1"1/4 | 15 | E | 50 | 26 | 10,5 | 85 |
| HLV112 | 1"1/2 | 15 | E | 61 | 31 | 11,5 | 155 |
| HLV200 | 2" | 15 | E | 76 | 38 | 14 | 291 |
| HIV075 | 2"1/2 | 15 | E | 90 | 44 | 17 | 315 |
| HLV300 | 3" | 15 | E | 107,5 | 51 | 21,5 | 565 |
| HLV400 | 4" | 15 | E | 131 | 61 | 26 | 740 |
