GLV

Raccordi per incollaggio - estremità uguali.

Gomito a 90° estremità a bicchiere per incollaggio.

Serie di raccordi destinati al convogliamento di fluidi in pressione con sistema di giunzione per incollaggio e per filettatura secondo British Standard.

Indietro Data sheet

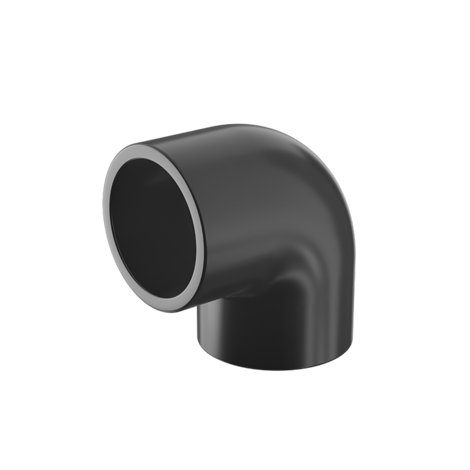

Immagine del gomito a 90° estremità a bicchiere per incollaggio GLV

Disegno tecnico del raccordo per incollaggio GIV (Fig. A)

Immagine del gomito a 90° estremità a bicchiere per incollaggio GLV

Disegno tecnico del raccordo per incollaggio GIV (Fig. A)

Codice	d	PN	Class	E	L	Z	g
GLV012	1/2"	15	E	27	16,5	10,5	15
GLV600	6"	12	D	194,5	90	90	3480
GLV400	4"	15	E	131	63	58	972
GLV300	3"	15	E	108	51	48	768
GIV075	2"1/2	15	E	90	44	40,5	427
GLV200	2"	15	E	76	38	33,5	340
GLV112	1"1/2	15	E	61	31	27	160
GLV114	1"1/4	12	D	54	27	21,5	110
GLV100	1"	15	E	41	22,5	17	45
GLV034	3/4"	15	E	33	19,5	13,5	30
GLV800	8"	12	D	257	115,5	169,5	8850
