GLFV
Raccordi per incollaggio - bocchettoni.

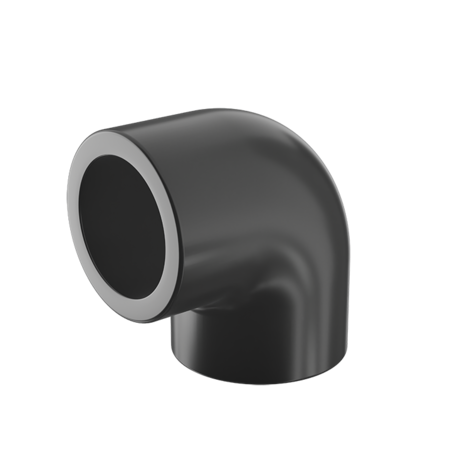

Gomito a 90° estremità d a bicchiere per incollaggio, estremità R femmina filettata.
Serie di raccordi destinati al convogliamento di fluidi in pressione con sistema di giunzione per incollaggio e per filettatura secondo British Standard.
| Codice | d x R | PN | Class | E | L | L1 | Z | Z1 | g |
|---|---|---|---|---|---|---|---|---|---|
| GLFV012 | 1/2" x 1/2" | 15 | E | 27 | 16,5 | 15 | 10,5 | 12 | 13 |
| GLFV034 | 3/4" x 3/4" | 15 | E | 33 | 19,5 | 16,3 | 13,5 | 16,7 | 25 |
| GLFV100 | 1" x 1" | 15 | E | 41 | 22,5 | 19,1 | 17 | 20,4 | 55 |
| GLFV112 | 1"1/2 x 1"1/2 | 15 | E | 61 | 31 | 21,4 | 27 | 36,6 | 170 |
| GLFV200 | 2" x 2" | 15 | E | 76 | 38 | 25,7 | 33,5 | 45,8 | 340 |
| GIFV075212 | 2"1/2 x 2"1/2 | 12 | E | 90 | 44 | 30,2 | 40,5 | 54,3 | 420 |
| GLFV300 | 3" x 3" | 12 | D | 108 | 51 | 33,3 | 48 | 65,7 | 750 |
| GLFV400 | 4 x 4" | 12 | D | 131 | 63 | 39,3 | 58 | 81,7 | 1050 |
