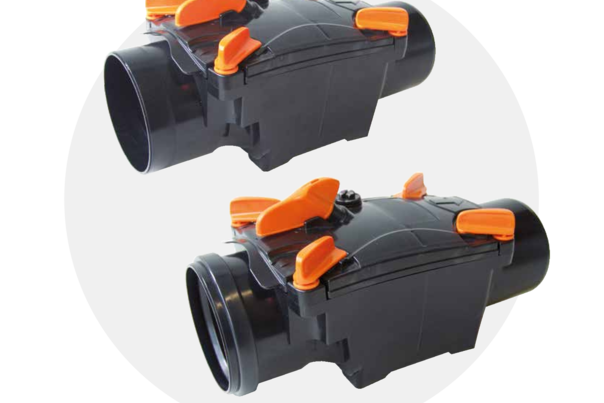

Antiriflusso OTTIMA valvola 2 piattelli M/F con guarnizione a labbro
La valvola antiriflusso "OTTIMA" va installata nelle tubazioni di scarico e permette il normale deflusso delle acque nella fognatura pubblica impedendone il riflusso.
Certificate presso l’Istituto LGA, secondo la norma europea EN 13564, marcate CE secondo la norma europea EN 13564-1.
Guarnizione a labbro bloccata.
Tutti gli altri diametri sono disponibili nella versione CLASSICA.
| Note : | Piattello INOX di serie |
| Applicazione : | La Valvola Antiriflusso va installata nelle tubazioni di scarico e permette il normale deflusso delle acque nella fognatura pubblica impedendone il riflusso. |
| Codice | Colore | DN (mm) | S (mm) | L (mm) | L1 (mm) | L2 (mm) | L3 (mm) | L4 (mm) | Offset (mm) | Piattello | Piattello Inox | Versione |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 12R1048 | Black | 100 | 3,0 | 171 | 60 | 57 | 338 | 184 | 7 | TYPE 2 | Piattello Inox | - |
| 12R1148 | Black | 110 | 3,2 | 171 | 65 | 63 | 350 | 184 | 7 | TYPE 2 | Piattello Inox | su richiesta |
| 12R1248 | Black | 125 | 3,2 | 255 | 73 | 69 | 458 | 226 | 9 | TYPE 2 | Piattello Inox | - |
| 12R1648 | Black | 160 | 4,0 | 255 | 83 | 82 | 491 | 226 | 9 | TYPE 2 | Piattello Inox | - |
