VMDF/CP DA - Valvola a membrana a comando pneumatico DN 80:100
Valvola a membrana con attacchi maschio per saldatura di tasca a comando pneumatico. Funzione Doppio Effetto.
La VM è particolarmente adatta per regolazione e intercettazione di fluidi abrasivi o contenenti impurità.
L’attuatore a membrana in PP-GR è caratterizzato da una notevole robustezza costruttiva e fa della VM la scelta ideale per applicazioni gravose e chimicamente aggressive.
Caratteristiche principali:
- Attuatore a membrana in PP-GR caratterizzato da un’elevata robustezza costruttiva. Nella configurazione Normalmente Chiuso la parte superiore dotata di rinforzo in acciaio. L’assenza di parti metalliche esposte all’ambiente esterno previene ogni rischio di corrosione
- La speciale membrana di comando rinforzata con fibre tessili permette di raggiungere fino a 10 milioni di azionamenti senza mostrare segni di usura
- Stelo in acciaio inox ad alta resistenza con connessione a pin flottante tra stelo dell’attuatore e membrana per aumentarne la tenuta e la durata evitando carichi concentrati
- Nuovo design interno del corpo valvola. Coefficiente di flusso notevolmente aumentato con conseguente riduzione delle perdite di carico. Curva di regolazione ottimizzata per ottenere una regolazione della portata efficace e precisa.
EPDM

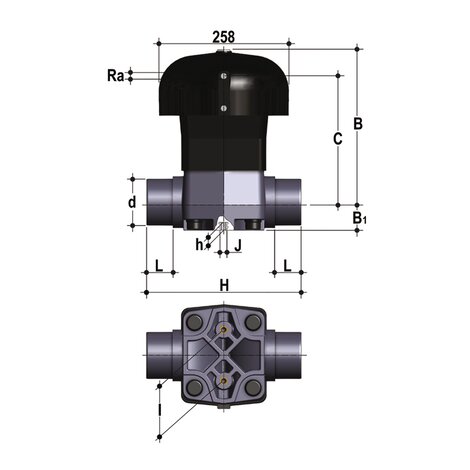

| Codice | d | DN | PN | B | B1 | C | H | h | I | J | L | Ra | g |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| VMDFDA090E | 90 | 80 | 6 | 297 | 64 | 244 | 300 | 23 | 100 | M12 | 51 | 1/4" | 13840 |
| VMDFDA110E | 110 | 100 | 6 | 322 | 72 | 260 | 340 | 23 | 120 | M12 | 61 | 1/4" | 23170 |
FKM
| Codice | d | DN | PN | B | B1 | C | H | h | I | J | L | Ra | g |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| VMDFDA090F | 90 | 80 | 6 | 297 | 64 | 244 | 300 | 23 | 100 | M12 | 51 | 1/4" | 13840 |
| VMDFDA110F | 110 | 100 | 6 | 322 | 72 | 260 | 340 | 23 | 120 | M12 | 61 | 1/4" | 23170 |
PTFE
| Codice | d | DN | PN | B | B1 | C | H | h | I | J | L | Ra | g |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| VMDFDA090P | 90 | 80 | 6 | 297 | 64 | 244 | 300 | 23 | 100 | M12 | 51 | 1/4" | 13840 |
| VMDFDA110P | 110 | 100 | 6 | 322 | 72 | 260 | 340 | 23 | 120 | M12 | 61 | 1/4" | 23170 |
- Sistema di giunzione per incollaggio e per flangiatura
- Design fluidodinamico ottimizzato: massima resa di portata grazie all’efficienza fluidodinamica ottimizzata che caratterizza la nuova geometria interna del corpo
- Attuatore a membrana in PP-GR robusto ed affidabile idoneo ad utilizzo in condizioni ambientali gravose e chimicamente aggressive
- Viti di fissaggio del coperchio in Acciaio INOX protette dall’ambiente esterno da tappi in PE
- Nuovi corpi flangiati: i nuovi corpi, caratterizzati da una struttura flangiata monolitica, sono disponibili nei materiali PVC-U, PVC-C, PP-H e PVDF. Questo design, esente da giunzioni tra corpo e flange, riduce notevolmente gli stress meccanici ed aumenta le prestazioni del sistema.
