VKDIF/SF - Valvola a sfera a 2 vie DUAL BLOCK® DN 65:100
Valvola a sfera a due vie DUAL BLOCK® con attacchi femmina per saldatura di tasca, serie metrica.
FIP ha sviluppato una valvola a sfera di tipo VKD DUAL BLOCK® per introdurre un elevato standard di riferimento nella concezione delle valvole termoplastiche. VKD è una valvola a sfera bighiera a smontaggio radiale che risponde alla più severe esigenze richieste nelle applicazioni industriali. Questa valvola è inoltre dotata del sistema di personalizzazione Labelling System.
Caratteristiche principali:
- Maniglia multifunzione ergonomica in HIPVC con possibilità di manovra rapida, blocco e regolazione graduata in 10 posizioni. Possibilità di inibire la rotazione apponendo un lucchetto
- Sistema di personalizzazione Labelling System: modulo LCE integrato nel mozzo composto da tappo di protezione trasparente e da piastrina porta etichetta personalizzabile tramite il set LSE (disponibile come accessorio). La possibilità di personalizzazione consente di identificare la valvola sull’impianto in funzione di specifiche esigenze.
- Sistema di bloccaggio delle ghiere brevettato DUAL BLOCK® che assicura la tenuta del serraggio delle ghiere anche in caso di condizioni gravose come in presenza di vibrazioni o di dilatazioni termiche
- Doppia asta comando con doppi O-Ring per il centraggio della sfera e la riduzione delle coppie di manovra
- Sfera lavorata ad elevata finitura superficiale che garantisce un’ottima manovrabilità e un’affidabilità maggiore

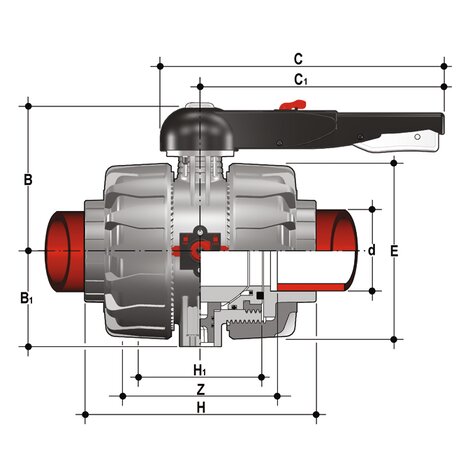

| Codice | d | DN | PN | B | B1 | C | C1 | E | H | H1 | Z | g |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| VKDIF075F0SF | 75 | 65 | 16 | 164 | 87 | 225 | 175 | 162 | 213 | 133 | 153 | 4380 |
| VKDIF090F0SF | 90 | 80 | 16 | 177 | 105 | 327 | 272 | 202 | 239 | 149 | 173 | 7200 |
| VKDIF110F0SF | 110 | 100 | 16 | 195 | 129 | 385 | 330 | 236 | 268 | 167 | 199 | 11141 |
- Sistema di giunzione per saldatura e per flangiatura
- Sistema di supporto della sfera brevettato SEAT STOP®, che consente di effettuare una micro-registrazione delle tenute e di minimizzare l’effetto delle spinte assiali
- Facile smontaggio radiale dall’impianto e conseguente rapida sostituzione degli O-Ring e delle guarnizioni della sfera senza l’impiego di alcun attrezzo
- Corpo valvola PN 16 a smontaggio radiale (True union) realizzato per stampaggio ad iniezione in PVC-U rigido dotato di foratura integrata per l’attuazione. Requisiti di prova in accordo ISO 9393
- Possibilità di smontaggio delle tubazioni a valle con la valvola in posizione di chiusura
- Sfera a passaggio totale ad alta finitura superficiale
- Supporto integrato nel corpo per il fissaggio della valvola
- Possibilità di installare riduttore manuale o attuatori pneumatici e/o elettrici mediante l’applicazione di una flangetta in PP-GR a foratura standard ISO
- Stelo affogato in Acciaio INOX, a sezione quadra in accordo alla norma ISO 5211
- Possibilità di avere maniglia con integrato il box di finecorsa LSQT, anche per retrofit su installazioni esistenti
