TKDDM/CE 24 V AC/DC - Valvola a sfera a 3 vie DUAL BLOCK® a comando elettrico DN 10:50

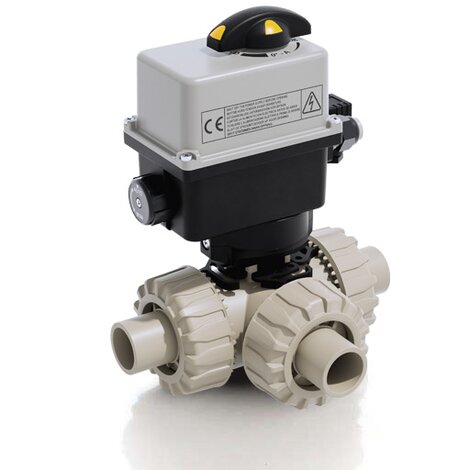

Valvola a sfera a 3 vie DUAL BLOCK^® con attacchi maschio per saldatura di tasca con attuatore elettrico 24 V AC/DC. Sfera a "T", configurazione 1.

FIP ha sviluppato una valvola a sfera di tipo TKD DUAL BLOCK^® per introdurre un elevato standard di riferimento delle valvole termoplastiche. TKD è una valvola a sfera di smistamento e di miscelazione a smontaggio radiale che risponde alla più severe esigenze richieste nelle applicazioni industriali.

Oltre alla versione a comando manuale, la TKD è disponibile anche in configurazione con comando elettrico TKD/CE o con comando pneumatico TKD/CP. Gli attuatori vengono saldamente collegati alla valvola grazie allo speciale modulo Power Quick realizzato da FIP e prodotto interamente in tecnopolimero PP-GR. Le TKD/CE e le TKD/ CP sono realizzate utilizzando attuatori conformi alle vigenti normative e selezionati da FIP in base ai propri requisiti di qualità ed affidabilità. L’efficienza di queste valvole, collaudate secondo gli standard qualitativi dell’azienda, è garantita dalla competenza e dal know-how che FIP dedica alla realizzazione dei propri prodotti.

Caratteristiche principali:

Attuatore elettrico realizzato su specifiche FIP; con gusci in materiale plastico e comando manuale di emergenza di serie. Disponibile nelle tensioni da 12 a 240V
Attuatore pneumatico tipo rack & pinion realizzato su specifiche FIP; interamente protetto contro la corrosione da agenti atmosferici disponibile in versione a doppio effetto (DA) o semplice effetto normalmente chiuso (NC) o normalmente aperto (NO). Con sfera a T, offre la possibilità di controllare tre diverse posizioni secondo 2 configurazioni: 0°-90°-180° e 0°-90°-270°
Stelo di manovra ad elevata finitura superficiale con doppio o-ring di tenuta. Il sistema di connessione a doppia chiavetta, garantisce una robusta ed affidabile trasmissione della coppia dell’attuatore alla sfera
Modulo PowerQuick per attuazione pneumatica o elettrica costruito interamente in tecnopolimero di elevata robustezza e semplicità di installazione
Sistema di bloccaggio delle ghiere brevettato DUAL BLOCK^® che assicura la tenuta del serraggio delle ghiere anche in caso di condizioni gravose come in presenza di vibrazioni o di dilatazioni termiche
Otturatore sferico a passaggio totale di tipo flottante ad alta finitura superficiale con passaggio a T o a L

Indietro Data sheet

EPDM

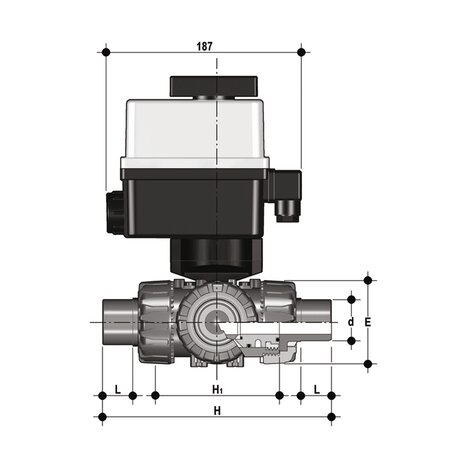

Codice	d	DN	PN	E	H	H₁	L	g
TKDDMEL020E1	20	15	10	54	140	80	16	1728
TKDDMEL025E1	25	20	10	65	175	100	18	1876
TKDDMEL032E1	32	25	10	73	188	110	20	2014
TKDDMEL040E1	40	32	10	86	220	131	22	2425
TKDDMEL050E1	50	40	10	98	251	148	25	2652
TKDDMEL063E1	63	50	10	122	294	179	29	3357

FKM

Codice	d	DN	PN	E	H	H₁	L	g
TKDDMEL020F1	20	15	10	54	140	80	16	1728
TKDDMEL025F1	25	20	10	65	175	100	18	1876
TKDDMEL032F1	32	25	10	73	188	110	20	2014
TKDDMEL040F1	40	32	10	86	220	131	22	2425
TKDDMEL050F1	50	40	10	98	251	148	25	2652
TKDDMEL063F1	63	50	10	122	294	179	29	3357

Sistema di giunzione per incollaggio (Solo PVC-U e PVC-C), saldatura (solo PP-H) e per filettatura
Sistema di supporto delle tenute della sfera brevettato SEAT STOP^®, che consente di effettuare una micro-registrazione delle tenute e di minimizzare l’effetto delle spinte assiali
Facile smontaggio radiale dall’impianto e conseguente rapida sostituzione degli O-Ring e delle guarnizioni della sfera senza l’impiego di alcun attrezzo
Corpo valvola a smontaggio radiale (True union) realizzato per stampaggio ad iniezione in PVC-U, PVC-C e PP-H dotato di foratura integrata per l’attuazione. Requisiti di prova in accordo ISO 9393
Possibilità di smontaggio delle tubazioni a valle con la valvola in posizione di chiusura
Stelo di manovra ad elevata finitura superficiale con doppio O-Ring e doppia chiavetta di collegamento alla sfera, dotato di indicatore visivo di posizione della sfera per la corretta installazione della maniglia
Supporto integrato nel corpo per il fissaggio della valvola
Possibilità di installare attuatori pneumatici e/o elettrici grazie alla robusta torretta di ancoraggio per una facile e rapida automazione tramite l’ausilio del modulo Power Quick

1.3 MB, PDF

Catalogo TKD CE CP DN 10-50
