TIC
Raccordi per incollaggio - estremità uguali.

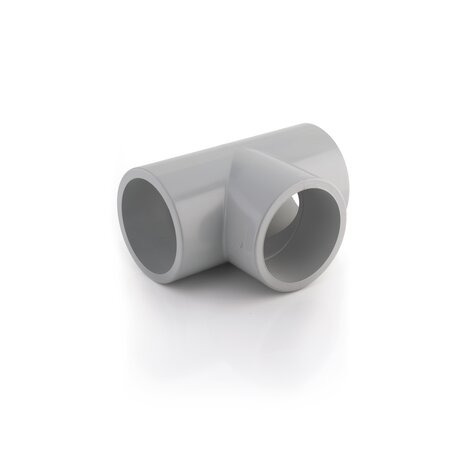

Ti a 90°estremità a bicchiere per incollaggio.
Serie di raccordi destinati al convogliamento di fluidi in pressione con sistema di giunzione mediante saldatura chimica a freddo (incollaggio) attraverso l’utilizzo di idoneo collante (TemperGLUE WELD-ON) e primer-detergente.
| Codice | d | PN | E | L | Z | g |
|---|---|---|---|---|---|---|
| TIC016 | 16 | 16 | 22 | 14 | 9 | 15 |
| TIC020 | 20 | 16 | 27 | 16 | 11 | 25 |
| TIC025 | 25 | 16 | 33 | 19 | 14 | 45 |
| TIC032 | 32 | 16 | 41 | 22 | 17,5 | 75 |
| TIC040 | 40 | 16 | 50 | 26 | 22 | 125 |
| TIC050 | 50 | 16 | 61 | 31 | 27 | 195 |
| TIC063 | 63 | 16 | 76 | 38 | 33,5 | 394 |
| TIC075 | 75 | 16 | 91 | 44 | 38,5 | 667 |
| TIC090 | 90 | 16 | 109 | 51 | 48 | 1075 |
| TIC110 | 110 | 16 | 133 | 61 | 61 | 1920 |
| TIC160 | 160 | 16 | 192 | 86 | 89 | 5730 |
| TIC225 | 225 | 10 | 258 | 119 | 114 | 10800 |
