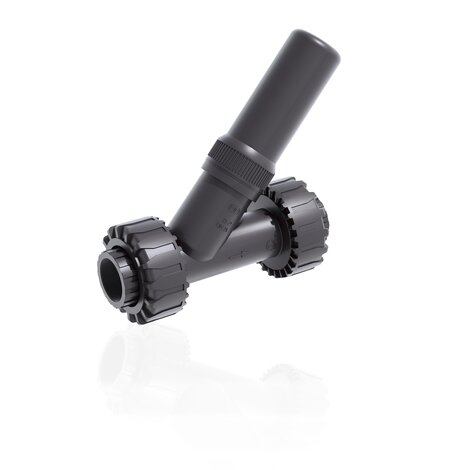

SVUIV - Valvola di sfioro a sede inclinata DN 15:25
Valvola di sfioro con attacchi a bocchettone femmina per incollaggio.
La valvola di sfioro SV viene impiegata in presenza di pompe dosatrici per prevenire aumenti indesiderati di pressione e per mantenere costante la pressione di lavoro.
EPDM

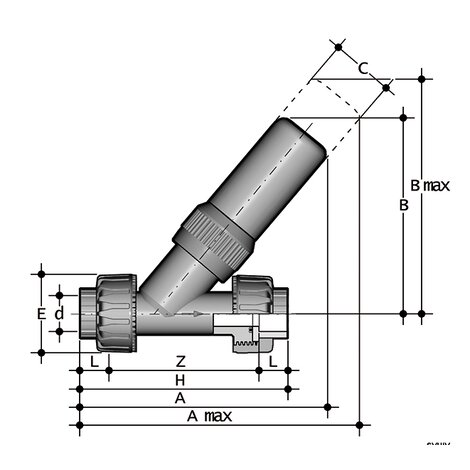

| Codice | d | DN | A | A max | B | B max | C | E | H | L | Z | g |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SVUIV020E | 20 | 15 | 153 | 193 | 118 | 170 | 34 | 55 | 135 | 16 | 103 | 391 |
| SVUIV025E | 25 | 20 | 191 | 271 | 150 | 220 | 40 | 66 | 158 | 19 | 120 | 633 |
| SVUIV032E | 32 | 25 | 226 | 296 | 175 | 230 | 48 | 75 | 176 | 22 | 132 | 1106 |
FKM
| Codice | d | DN | A | A max | B | B max | C | E | H | L | Z | g |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SVUIV020F | 20 | 15 | 153 | 193 | 118 | 170 | 34 | 55 | 135 | 16 | 103 | 391 |
| SVUIV025F | 25 | 20 | 191 | 271 | 150 | 220 | 40 | 66 | 158 | 19 | 120 | 633 |
| SVUIV032F | 32 | 25 | 226 | 296 | 175 | 230 | 48 | 75 | 176 | 22 | 132 | 1106 |
- Ogni volta che la pressione a monte supera il livello di taratura della molla regolato dall'utilizzatore, la valvola si apre per effetto della pressione del fluido stesso provocando un abbattimento della pressione nella linea e salvaguardando quindi i componenti dell'impianto. La valvola si richiude automaticamente quando la pressione di lavoro sul pistone scende al valore di taratura della molla
- Parti metalliche isolate dal fluido e dall'ambiente
- Progettata per una facile installazione e regolazione
