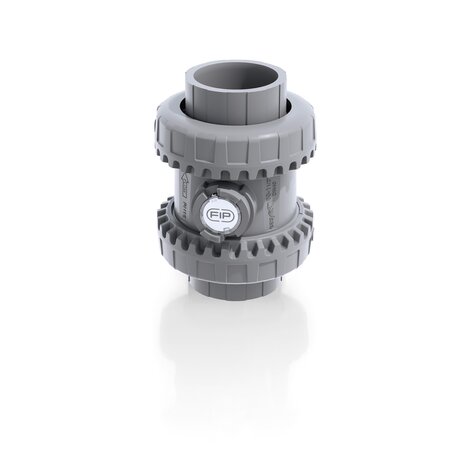

SSEIC/Hastelloy - Valvola di ritegno bighiera Easyfit a molla DN 10:50
Valvola di ritegno a molla Easyfit con attacchi femmina per incollaggio, serie metrica. Molla in Hastelloy.
La linea di valvole di ritegno SSE Easyfit con otturatore a molla sviluppata con Giugiaro Design si distingue per l’innovativo metodo di installazione che garantisce un servizio affidabile nel tempo. Questa valvola è inoltre dotata del sistema di personalizzazione Labelling System.
Caratteristiche principali:
- Sistema di personalizzazione Labelling System: modulo LCE integrato sul corpo valvola composto da tappo di protezione trasparente e da piastrina porta etichetta personalizzabile tramite il set LSE (disponibile come accessorio). La possibilità di personalizzazione consente di identificare la valvola sull’impianto in funzione di specifiche esigenze.
- Ideale per installazioni in orizzontale: perfetta tenuta anche con bassa contropressione. Silenziosità e lunga durata anche in presenza di forti vibrazioni e fluido pulsante
- Otturatore in PVC-U e molle disponibili in Acciaio INOX 316, Hastelloy C276, A316 imbustata PTFE: massima affidabilità in un ampio campo di applicazioni dall’acqua di mare agli acidi aggressivi
EPDM
| Codice | d | DN | PN | E | H | L | Z | g |
|---|---|---|---|---|---|---|---|---|
| SSEIC016EH | 16 | 10 | 16 | 54 | 82 | 14 | 54 | 157 |
| SSEIC020EH | 20 | 15 | 16 | 54 | 82 | 16 | 50 | 160 |
| SSEIC025EH | 25 | 20 | 16 | 63 | 91 | 19 | 53 | 198 |
| SSEIC032EH | 32 | 25 | 16 | 72 | 103 | 22 | 59 | 315 |
FKM
| Codice | d | DN | PN | E | H | L | Z | g |
|---|---|---|---|---|---|---|---|---|
| SSEIC016FH | 16 | 10 | 16 | 54 | 82 | 14 | 54 | 157 |
| SSEIC020FH | 20 | 15 | 16 | 54 | 82 | 16 | 50 | 160 |
| SSEIC025FH | 25 | 20 | 16 | 63 | 91 | 19 | 53 | 198 |
| SSEIC032FH | 32 | 25 | 16 | 72 | 103 | 22 | 59 | 315 |
- Sistema di giunzione per incollaggio e per filettatura
- Compatibilità del materiale della valvola (PVC-C) per il convogliamento di acqua, acqua potabile e fluidi alimentari
- Corpo valvola PN16 a smontaggio radiale (True Union) realizzato per stampaggio ad iniezione in PVC-C e conforme alla Direttiva Europea 2014/68/EU (PED) per attrezzature a pressione. Requisiti di prova in accordo a ISO 9393
- Scartamento ad ingombro ridotto secondo normative internazionali ISO 7508 serie III ”short” e completa intercambiabilità con i modelli di valvole a sfera VXE DN 10÷50
- Ghiere realizzate con cremagliera per registrazione del serraggio tramite maniglia Easyfit o tramite kit di regolazione Easytorque (disponibili come accessori)
- Possibilità di installazione sia in verticale sia orizzontale
