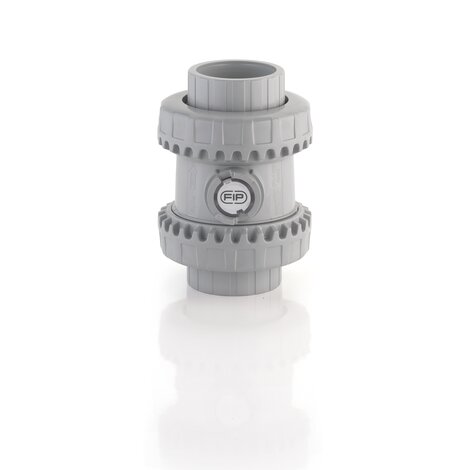

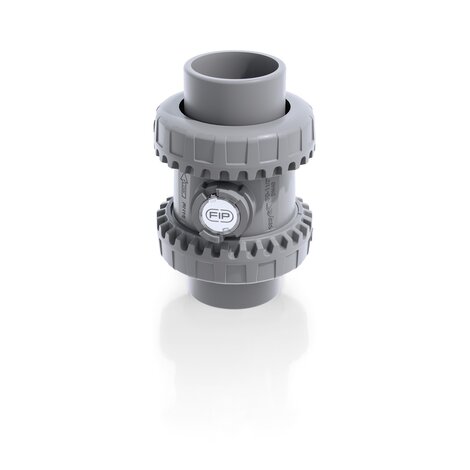

SSEAC/A316 - Valvola di ritegno bighiera Easyfit a molla DN 10:50
Valvola di ritegno a molla Easyfit con attacchi femmina per incollaggio, serie ASTM. Molla in A316.
La linea di valvole di ritegno SSE Easyfit con otturatore a molla sviluppata con Giugiaro Design si distingue per l’innovativo metodo di installazione che garantisce un servizio affidabile nel tempo. Questa valvola è inoltre dotata del sistema di personalizzazione Labelling System.
Caratteristiche principali:
- Sistema di personalizzazione Labelling System: modulo LCE integrato sul corpo valvola composto da tappo di protezione trasparente e da piastrina porta etichetta personalizzabile tramite il set LSE (disponibile come accessorio). La possibilità di personalizzazione consente di identificare la valvola sull’impianto in funzione di specifiche esigenze.
- Ideale per installazioni in orizzontale: perfetta tenuta anche con bassa contropressione. Silenziosità e lunga durata anche in presenza di forti vibrazioni e fluido pulsante
- Otturatore in PVC-U e molle disponibili in Acciaio INOX 316, Hastelloy C276, A316 imbustata PTFE: massima affidabilità in un ampio campo di applicazioni dall’acqua di mare agli acidi aggressivi
EPDM

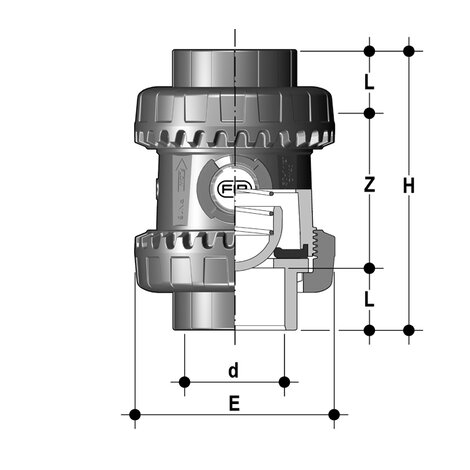

| Codice | d | DN | PN | E | H | L | Z | g |
|---|---|---|---|---|---|---|---|---|
| SSEAC012E | 1/2” | 15 | 16 | 54 | 96 | 22,5 | 51 | 158 |
| SSEAC034E | 3/4” | 20 | 16 | 63 | 105 | 25,5 | 54 | 200 |
| SSEAC100E | 1” | 25 | 16 | 72 | 117 | 28,7 | 59,5 | 315 |
| SSEAC114E | 1” 1/4 | 32 | 16 | 85 | 136 | 32 | 72 | 505 |
| SSEAC112E | 1” 1/2 | 40 | 16 | 100 | 147 | 35 | 77 | 686 |
| SSEAC200E | 2” | 50 | 16 | 118 | 174 | 38,2 | 97,6 | 1119 |
FKM
| Codice | d | DN | PN | E | H | L | Z | g |
|---|---|---|---|---|---|---|---|---|
| SSEAC012F | 1/2” | 15 | 16 | 54 | 96 | 22,5 | 51 | 158 |
| SSEAC034F | 3/4” | 20 | 16 | 63 | 105 | 25,5 | 54 | 200 |
| SSEAC100F | 1” | 25 | 16 | 72 | 117 | 28,7 | 59,5 | 315 |
| SSEAC114F | 1” 1/4 | 32 | 16 | 85 | 136 | 32 | 72 | 505 |
| SSEAC112F | 1” 1/2 | 40 | 16 | 100 | 147 | 35 | 77 | 686 |
| SSEAC200F | 2” | 50 | 16 | 118 | 174 | 38,2 | 97,6 | 1119 |
- Sistema di giunzione per incollaggio e per filettatura
- Compatibilità del materiale della valvola (PVC-C) per il convogliamento di acqua, acqua potabile e fluidi alimentari
- Corpo valvola PN16 a smontaggio radiale (True Union) realizzato per stampaggio ad iniezione in PVC-C e conforme alla Direttiva Europea 2014/68/EU (PED) per attrezzature a pressione. Requisiti di prova in accordo a ISO 9393
- Scartamento ad ingombro ridotto secondo normative internazionali ISO 7508 serie III ”short” e completa intercambiabilità con i modelli di valvole a sfera VXE DN 10÷50
- Ghiere realizzate con cremagliera per registrazione del serraggio tramite maniglia Easyfit o tramite kit di regolazione Easytorque (disponibili come accessori)
- Possibilità di installazione sia in verticale sia orizzontale
