SRIF/SF - Valvola di ritegno a sfera DN 15:50
Valvola di ritegno a sfera con attacchi per saldatura di tasca, serie metrica.
La valvola di ritegno SR ha la funzione di permettere il passaggio del fluido in una sola direzione.

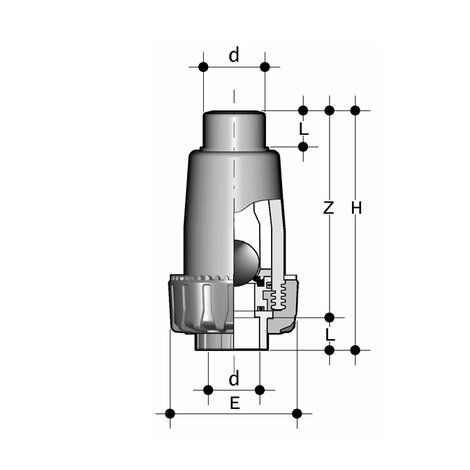

| Codice | d | DN | PN | E | H | L | Z | g |
|---|---|---|---|---|---|---|---|---|
| SRIF020F0SF | 20 | 15 | 16 | 54 | 104 | 16 | 88 | 150 |
| SRIF025F0SF | 25 | 20 | 16 | 65 | 125 | 19 | 106 | 260 |
| SRIF032F0SF | 32 | 25 | 16 | 74 | 148 | 22 | 126 | 390 |
| SRIF040F0SF | 40 | 32 | 16 | 86 | 171 | 26 | 145 | 600 |
| SRIF050F0SF | 50 | 40 | 16 | 98 | 189 | 31 | 158 | 820 |
| SRIF063F0SF | 63 | 50 | 16 | 119 | 222 | 38 | 184 | 1420 |
- Sistema di giunzione per saldatura
- Corpo valvola PN10 realizzato per stampaggio ad iniezione in PVDF e conforme alla Direttiva Europea 2014/68/EU (PED) per attrezzature a pressione. Requisiti di prova in accordo a ISO 9393
- La valvola può essere utilizzata solo con fluidi aventi peso specifico inferiore a 1,78 g/cm3
- Sistema di tenuta della guarnizione con supporto antisfilamento
- Sfera completamente realizzata in PVDF
- Possibilità di effettuare la manutenzione con il corpo valvola installato
- Possibilità di installazione sia in verticale (preferibile) che orizzontale
