RVFV-RVFT - Raccoglitore di impurità DN 10:100
RVFV PVC-U rigido - RVFT PVC-U trasparente.
Raccoglitore dl impurità con attacchi femmina filettatura cilindrica gas.
Il raccoglitore di impurità RV limita il passaggio di particelle solide presenti nel fluido mediante un filtro.
EPDM

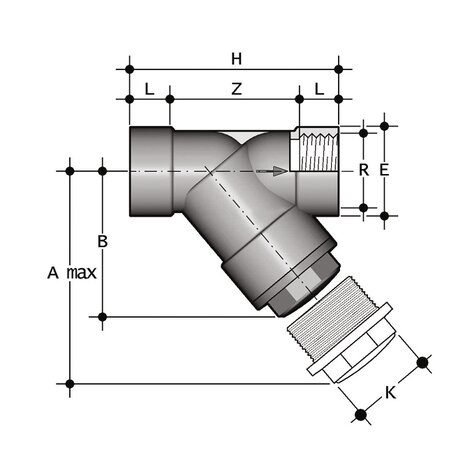

| Codice | R | DN | PN RVFV | PN RVFT | A max | B | E | H | K | L | Z | Fig. | g |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| RVFV212E | 2” 1/2 | 65 | 10 | 6 | 300 | 179 | 104 | 243 | 96 | 30,2 | 182,6 | B | 2385 |
| RVFV300E | 3” | 80 | 6 | 4 | 325 | 192 | 116 | 262 | 105 | 33,3 | 195,4 | B | 2965 |
| RVFV400E | 4” | 100 | 6 | 4 | 385 | 231 | 138 | 325 | - | 39,3 | 246,4 | C | 4405 |
| RVFT212E | 2” 1/2 | 65 | 10 | 6 | 300 | 179 | 104 | 243 | 96 | 30,2 | 182,6 | B | 2385 |
| RVFT300E | 3” | 80 | 6 | 4 | 325 | 192 | 116 | 262 | 105 | 33,3 | 195,4 | B | 2965 |
| RVFT400E | 4” | 100 | 6 | 4 | 385 | 231 | 138 | 325 | - | 39,3 | 246,4 | C | 4405 |
- Sistema di giunzione per incollaggio, per filettatura e per flangiatura
- Filtro montato su un supporto facilmente estraibile che facilita la pulitura o la sostituzione del filtro stesso
- Compatibilità del materiale della valvola (PVC-U) con il convogliamento di acqua, acqua potabile e altre sostanze alimentari secondo le normative vigenti
- Possibilità di effettuare la manutenzione con il corpo valvola installato
