RVDV-RVDT - Raccoglitore di impurità DN 10:100
RVDV PVC-U rigido - RVDT PVC-U trasparente.
Raccoglitore di impurità con attacchi maschio per incollaggio.
Il raccoglitore di impurità RV limita il passaggio di particelle solide presenti nel fluido mediante un filtro.
EPDM

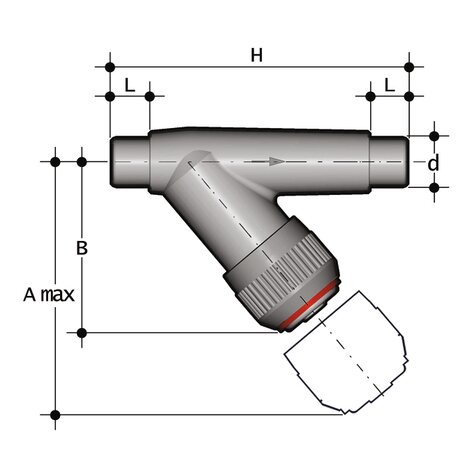

| Codice | d | DN | PN RVDV | PN RVDT | A max | B | H | L | Fig. | g |
|---|---|---|---|---|---|---|---|---|---|---|
| RVDV016E | 16 | 10 | 16 | 10 | 125 | 72 | 114 | 14 | A | 110 |
| RVDT050E | 50 | 40 | 16 | 10 | 210 | 120 | 194 | 31 | A | 600 |
| RVDT040E | 40 | 32 | 16 | 10 | 190 | 111 | 174 | 26 | A | 400 |
| RVDT032E | 32 | 25 | 16 | 10 | 165 | 95 | 154 | 22 | A | 285 |
| RVDT025E | 25 | 20 | 16 | 10 | 145 | 84 | 144 | 19 | A | 190 |
| RVDT020E | 20 | 15 | 16 | 10 | 125 | 72 | 124 | 16 | A | 120 |
| RVDT016E | 16 | 10 | 16 | 10 | 125 | 72 | 114 | 14 | A | 110 |
| RVDV063E | 63 | 50 | 16 | 10 | 240 | 139 | 224 | 38 | A | 945 |
| RVDV050E | 50 | 40 | 16 | 10 | 210 | 120 | 194 | 31 | A | 600 |
| RVDV040E | 40 | 32 | 16 | 10 | 190 | 111 | 174 | 26 | A | 400 |
| RVDV032E | 32 | 25 | 16 | 10 | 165 | 95 | 154 | 22 | A | 285 |
| RVDV025E | 25 | 20 | 16 | 10 | 145 | 84 | 144 | 19 | A | 190 |
| RVDV020E | 20 | 15 | 16 | 10 | 125 | 72 | 124 | 16 | A | 120 |
| RVDT063E | 63 | 50 | 16 | 10 | 240 | 139 | 224 | 38 | A | 945 |
- Sistema di giunzione per incollaggio, per filettatura e per flangiatura
- Filtro montato su un supporto facilmente estraibile che facilita la pulitura o la sostituzione del filtro stesso
- Compatibilità del materiale della valvola (PVC-U) con il convogliamento di acqua, acqua potabile e altre sostanze alimentari secondo le normative vigenti
- Possibilità di effettuare la manutenzione con il corpo valvola installato
