QLV
Raccordi per incollaggio - collari per flangiatura.

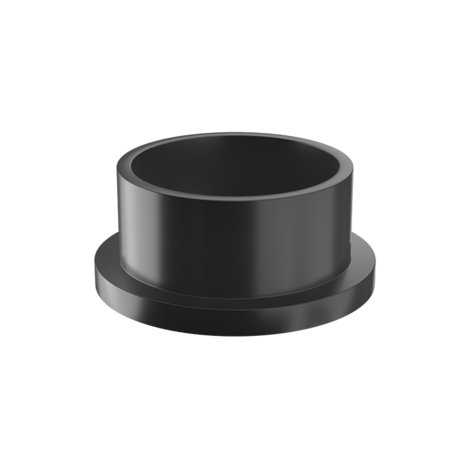

Collare d’appoggio striato estremità a bicchiere per incollaggio, superfici di appoggio striate per controcollari QLV e guarnizioni piane QHV/X e QHV/Y. (QHV/Y solo in accoppiamento con Flange ISO/DIN “ODV e ODB”).
Serie di raccordi destinati al convogliamento di fluidi in pressione con sistema di giunzione per incollaggio e per filettatura secondo British Standard.
| Codice | d | PN | Class | E | F | L | Sp | Z | g |
|---|---|---|---|---|---|---|---|---|---|
| QLV200 | 2" | 15 | E | 76 | 90 | 38 | 9 | 3 | 110 |
| QPV075 | 2"1/2 | 15 | E | 90 | 106 | 44 | 10 | 3 | 165 |
| QLV300 | 3" | 15 | E | 108 | 125 | 51 | 11 | 3 | 270 |
| QLV400 | 4" | 15 | E | 131 | 158 | 61 | 12 | 5 | 445 |
| QLV600 | 6" | 12 | D | 188 | 216 | 86 | 16 | 5 | 1250 |
| QLV800 | 8" | 12 | D | 250 | 270 | 115 | 20 | 6,5 | 2150 |
