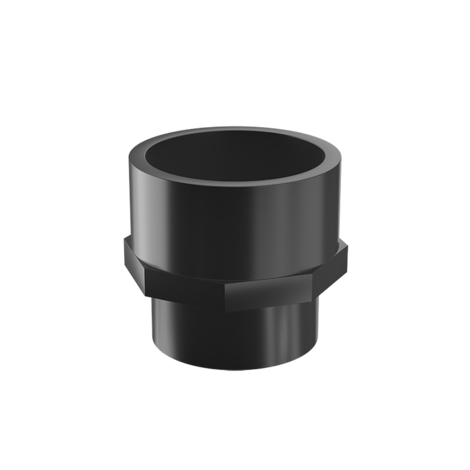

MRIV - Figura B - ISO-UNI - riduzioni
Raccordi per incollaggio - riduzioni.

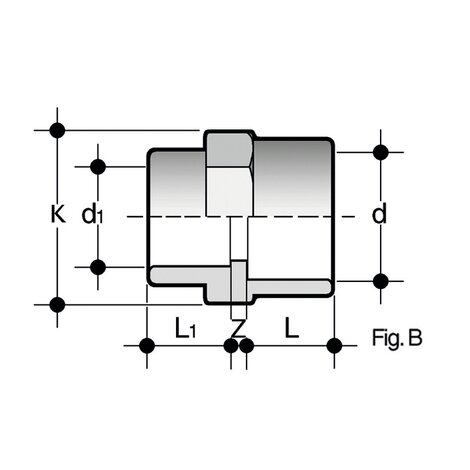

Manicotto ridotto estremità a bicchiere per incollaggio (fig. B).
Serie di raccordi destinati al convogliamento di fluidi in pressione con sistema di giunzione mediante saldatura chimica a freddo (incollaggio) attraverso l’utilizzo di idoneo collante e primer-detergente.
| Codice | d x d1 | PN | E | E1 | K | L | L1 | Z | g |
|---|---|---|---|---|---|---|---|---|---|
| MRIV110090 | 110 x 90 | 16 | - | - | 130 | 61 | 51 | 4,5 | 555 |
