MILV
Raccordi per incollaggio - estremità uguali.

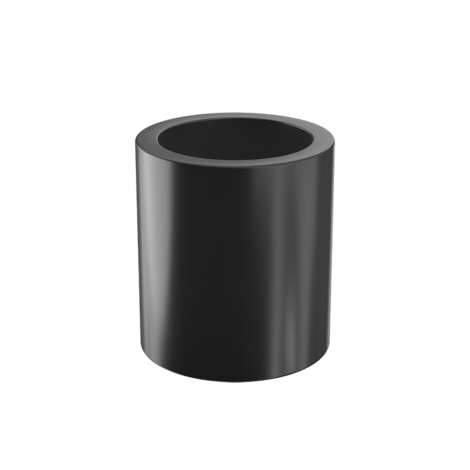

Manicotto mm/inch estremità piane, una a bicchiere per incollaggio su tubi metrici, l’altra a bicchiere per incollaggio su tubi in pollici.
Serie di raccordi destinati al convogliamento di fluidi in pressione con sistema di giunzione per incollaggio e per filettatura secondo British Standard.

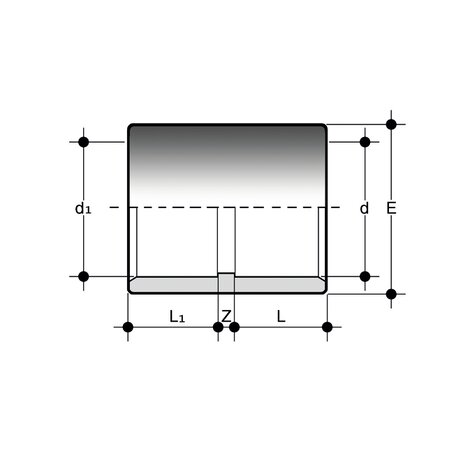

| Codice | d x d1 | PN | Class | E | L | L1 | Z | g |
|---|---|---|---|---|---|---|---|---|
| MILV020012 | 20 x 1/2" | 15 | E | 27 | 16 | 16,5 | 2,5 | 12 |
| MILV025034 | 25 x 3/4" | 15 | E | 33 | 19 | 19,5 | 2,5 | 22 |
| MILV032100 | 32 x 1" | 15 | E | 41 | 22 | 22,5 | 2,5 | 44 |
| MILV040114 | 40 x 1"1/4 | 15 | - | 50 | 26 | 27 | 2,0 | 65 |
| MILV050112 | 50 x 1"1/2 | 15 | - | 61 | 31 | 30 | 4,0 | 125 |
| MILV063200 | 63 x 2" | 15 | - | 76 | 38 | 36 | 5,0 | 210 |
| MIV075 | 75 x 2"1/2 | 15 | - | 90 | 44 | 44 | 4,0 | 250 |
| MILV090300 | 90 x 3" | 15 | - | 108 | 51 | 50,5 | 5,5 | 438 |
| MILV110400 | 110 x 4" | 15 | - | 131 | 61 | 63 | 4,0 | 852 |
