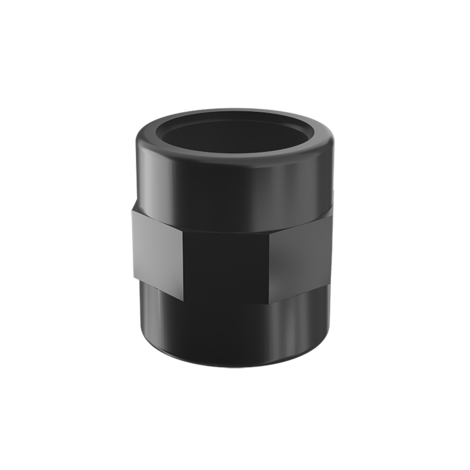

MIFV
Raccordi di passaggio.
Manicotto estremità d a bicchiere per incollaggio, estremità R femmina filettata.
Serie di raccordi destinati al convogliamento di fluidi in pressione con sistema di giunzione mediante filettatura e saldatura chimica a freddo (incollaggio) attraverso l’utilizzo di idoneo collante e primer-detergente.

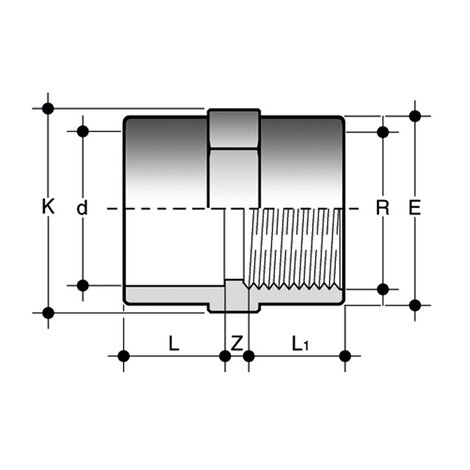

| Codice | d x R | PN | E | K | L | L1 | Z | g |
|---|---|---|---|---|---|---|---|---|
| MIFV016038 | 16 x 3/8" | 16 | 23,5 | 24 | 14 | 11,4 | 5,5 | 12 |
| MIFV020012 | 20 x 1/2" | 16 | 28,5 | 29 | 16 | 15 | 4 | 20 |
| MIFV025034 | 25 x 3/4" | 16 | 35 | 35 | 19 | 16,3 | 5 | 30 |
| MIFV032100 | 32 x 1" | 16 | 42,9 | 43 | 22,3 | 22 | 2,5 | 48 |
| MIFV040114 | 40 x 1"1/4 | 16 | 50 | 50 | 26,5 | 21,4 | 4,5 | 56 |
| MIFV050112 | 50 x 1"1/2 | 16 | 60 | 61 | 31 | 21,4 | 7,6 | 102 |
| MIFV063200 | 63 x 2" | 16 | 76 | 76 | 38 | 25,7 | 7,3 | 181 |
