MIC
Raccordi per incollaggio - estremità uguali.

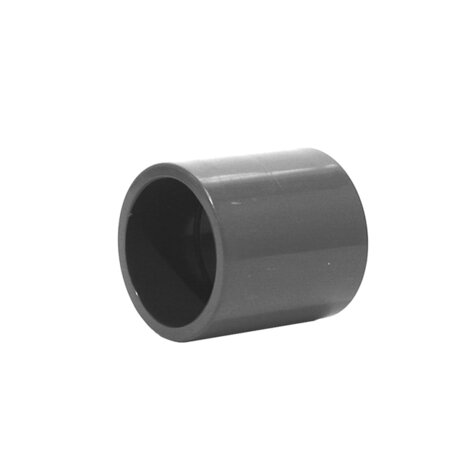

Manicotto estremità a bicchiere per incollaggio.
Serie di raccordi destinati al convogliamento di fluidi in pressione con sistema di giunzione mediante saldatura chimica a freddo (incollaggio) attraverso l’utilizzo di idoneo collante (TemperGLUE WELD-ON) e primer-detergente.
| Codice | d | PN | E | L | Z | g |
|---|---|---|---|---|---|---|
| MIC016 | 16 | 16 | 22 | 14 | 3 | 9 |
| MIC020 | 20 | 16 | 27 | 16 | 3 | 11 |
| MIC025 | 25 | 16 | 33 | 19 | 3 | 21 |
| MIC032 | 32 | 16 | 41 | 22 | 3 | 31 |
| MIC040 | 40 | 16 | 50 | 26 | 3 | 58 |
| MIC050 | 50 | 16 | 61 | 31 | 3 | 90 |
| MIC063 | 63 | 16 | 75 | 38 | 3 | 160 |
| MIC075 | 75 | 16 | 89 | 44 | 3 | 260 |
| MIC090 | 90 | 16 | 108 | 51 | 5 | 465 |
| MIC110 | 110 | 16 | 130 | 61 | 9 | 750 |
| MIC160 | 160 | 16 | 186 | 86 | 9 | 1820 |
| MIC225 | 225 | 10 | 260 | 119 | 11 | 5360 |
