MFV
Raccordi filettati - estremità uguali.

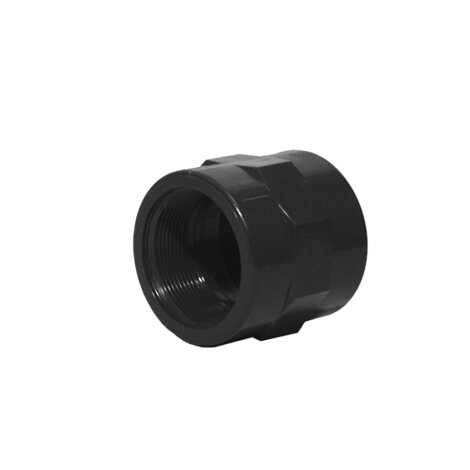

Manicotto estremità femmina filettate.
Serie di raccordi destinati al convogliamento di fluidi in pressione con giunzione mediante filettatura.

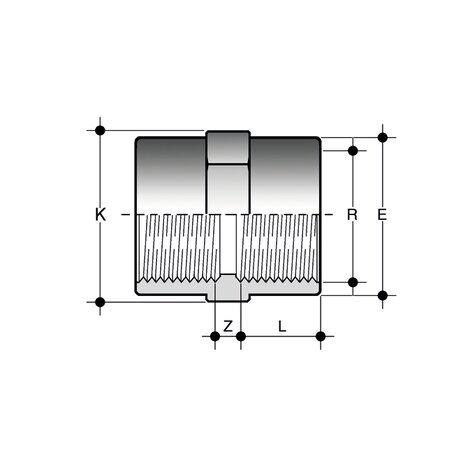

| Codice | R | PN | E | K | L | Z | g |
|---|---|---|---|---|---|---|---|
| MFV038 | 3/8" | 16 | 23,5 | 24 | 11,4 | 8 | 10 |
| MFV300 | 3" | 16 | 108 | 108 | 33,3 | 40,5 | 500 |
| MFV212 | 2"1/2 | 16 | 90 | 90 | 30,2 | 31 | 275 |
| MFV200 | 2" | 16 | 76 | 76 | 25,7 | 19,5 | 190 |
| MFV112 | 1"1/2 | 16 | 61 | 61 | 21,4 | 17,5 | 108 |
| MFV114 | 1"1/4 | 16 | 50 | 50 | 21,4 | 11 | 53 |
| MFV100 | 1" | 16 | 43 | 43 | 19,1 | 9 | 42 |
| MFV034 | 3/4" | 16 | 35 | 35 | 16,3 | 8,5 | 26 |
| MFV012 | 1/2" | 16 | 28,5 | 29 | 15 | 7 | 17 |
| MFV400 | 4" | 16 | 131 | 131 | 39,3 | 48,5 | 665 |
