JFV
Raccordi di passaggio - attacchi a serbatoio.

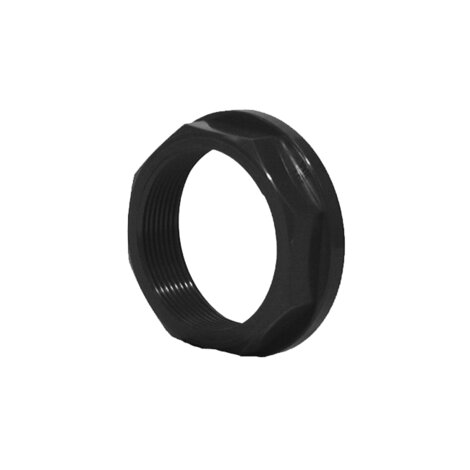

Dado con filettatura cilindrica (utilizzato su LIV e LIFV).
Serie di raccordi destinati al convogliamento di fluidi in pressione con sistema di giunzione mediante filettatura e saldatura chimica a freddo (incollaggio) attraverso l’utilizzo di idoneo collante e primer-detergente.

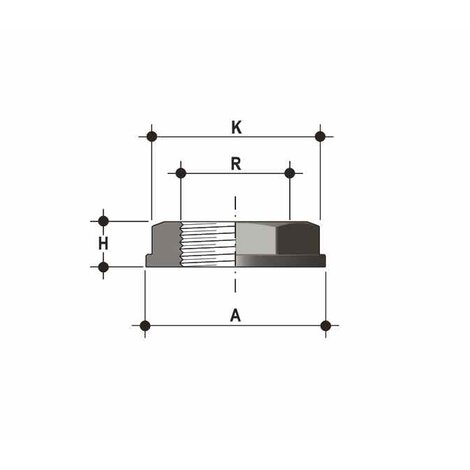

| Codice | R | PN | A | H | K | g |
|---|---|---|---|---|---|---|
| 1RNU220000 | 1/2" | 16 | 38 | 13 | 28 | 11 |
| 1RNU225000 | 3/4" | 16 | 44 | 13,5 | 33 | 14 |
| 1RNU232000 | 1" | 16 | 58 | 16 | 46 | 31 |
| 1RNU240000 | 1"1/4 | 16 | 62 | 18 | 50 | 32 |
| 1RNU250000 | 1"1/2 | 16 | 76 | 19 | 60 | 52 |
| 1RNU263000 | 2" | 16 | 92 | 21 | 79 | 84 |
