HIC
Raccordi per incollaggio - estremità uguali.

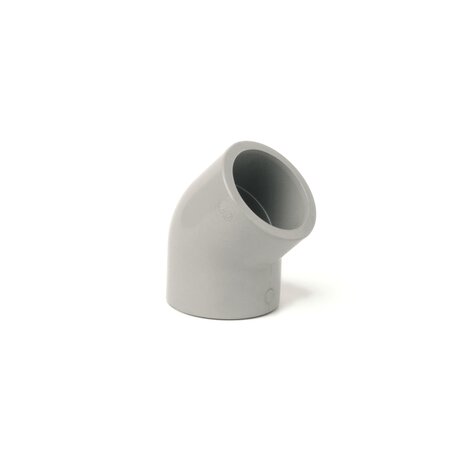

Gomito a 45° estremità a bicchiere per incollaggio.
Serie di raccordi destinati al convogliamento di fluidi in pressione con sistema di giunzione mediante saldatura chimica a freddo (incollaggio) attraverso l’utilizzo di idoneo collante (TemperGLUE WELD-ON) e primer-detergente.
| Codice | d | PN | E | L | Z | g |
|---|---|---|---|---|---|---|
| HIC020 | 20 | 16 | 28 | 16 | 5,5 | 20 |
| HIC025 | 25 | 16 | 34 | 19 | 6 | 32 |
| HIC032 | 32 | 16 | 42,5 | 22 | 7 | 58 |
| HIC040 | 40 | 16 | 52 | 26 | 10,5 | 101 |
| HIC050 | 50 | 16 | 64 | 31 | 11,7 | 175 |
| HIC063 | 63 | 16 | 80 | 38 | 14 | 305 |
| HIC075 | 75 | 16 | 90 | 44 | 17 | 344 |
| HIC090 | 90 | 16 | 107 | 51 | 21,5 | 587 |
| HIC110 | 110 | 16 | 130 | 61 | 26 | 1007 |
| HIC160 | 160 | 16 | 192 | 86 | 38 | 3255 |
| HIC225 | 225 | 10 | 260 | 121 | 55 | 7150 |
