HFV
Raccordi filettati - estremità uguali.

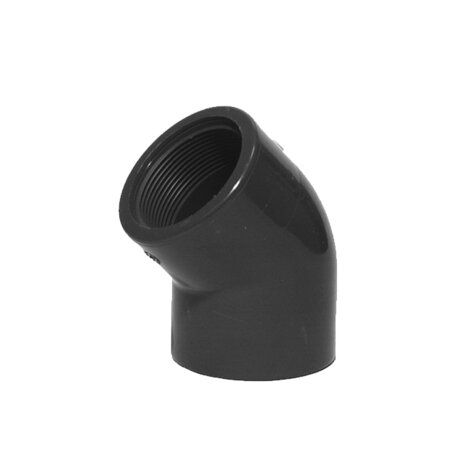

Gomito a 45° estremità femmina filettate.
Serie di raccordi destinati al convogliamento di fluidi in pressione con giunzione mediante filettatura.

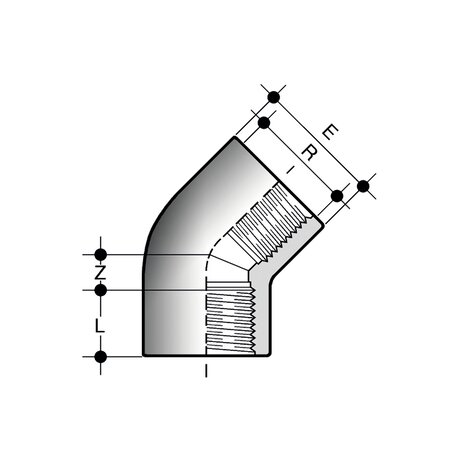

| Codice | R | PN | E | L | Z | g |
|---|---|---|---|---|---|---|
| HFV012 | 1/2" | 16 | 28 | 15 | 6,5 | 18 |
| HFV034 | 3/4" | 16 | 33 | 16,3 | 8 | 24 |
| HFV100 | 1" | 16 | 41 | 19,1 | 10,5 | 45 |
| HFV114 | 1"1/4 | 16 | 50 | 21,4 | 15 | 68 |
| HFV112 | 1"1/2 | 16 | 64 | 21,4 | 21 | 154 |
| HFV200 | 2" | 16 | 76 | 25,7 | 26 | 255 |
| HFV212 | 2"1/2 | 16 | 90 | 30,2 | 31 | 345 |
| HFV300 | 3" | 16 | 107 | 33,3 | 39 | 625 |
