GIFV
Raccordi di passaggio.

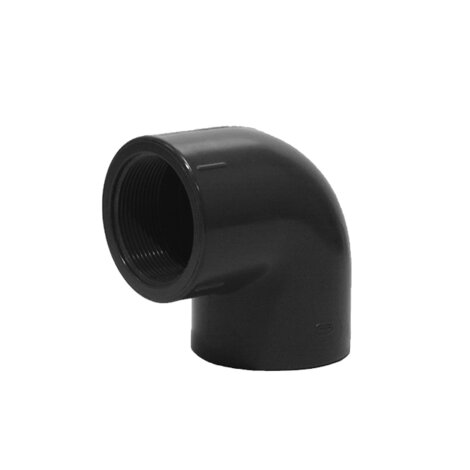

Gomito a 90° estremità d a bicchiere per incollaggio, estremità R femmina filettata.
Serie di raccordi destinati al convogliamento di fluidi in pressione con sistema di giunzione mediante filettatura e saldatura chimica a freddo (incollaggio) attraverso l’utilizzo di idoneo collante e primer-detergente.
| Codice | d x R | PN | E | L | L1 | Z | Z1 | g |
|---|---|---|---|---|---|---|---|---|
| GIFV016038 | 16 x 3/8" | 16 | 23,5 | 14 | 11,4 | 10 | 13 | 16 |
| GIFV020012 | 20 x 1/2" | 16 | 28,5 | 16 | 15 | 12 | 13 | 24 |
| GIFV025034 | 25 x 3/4" | 16 | 35 | 19 | 16,3 | 14 | 17 | 40 |
| GIFV032100 | 32 x 1" | 16 | 43 | 22 | 19,1 | 18 | 20,5 | 72 |
| GIFV040114 | 40 x 1"1/4 | 16 | 54 | 26 | 21,4 | 22,5 | 27 | 125 |
| GIFV050112 | 50 x 1"1/2 | 16 | 61 | 31 | 21,4 | 27 | 37 | 175 |
| GIFV063200 | 63 x 2" | 16 | 76 | 38 | 25,7 | 33 | 46 | 320 |
| GIFV075212 | 75 x 2"1/2 | 16 | 91 | 44 | 30,2 | 40,5 | 55 | 465 |
| GIFV090300 | 90 x 3" | 16 | 108 | 51 | 33,3 | 48 | 65,5 | 795 |
| GIFV110400 | 110 x 4" | 16 | 131 | 61 | 39,3 | 60 | 80 | 1130 |
