GFV
Raccordi filettati - estremità uguali.

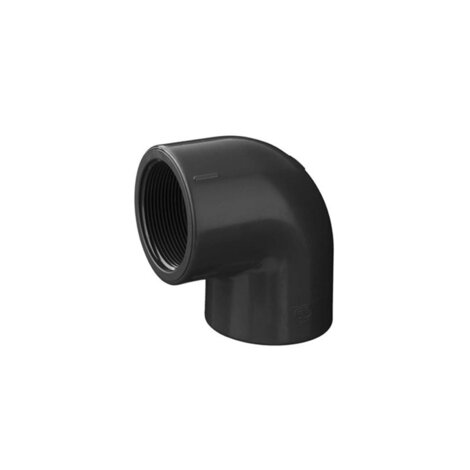

Gomito a 90° estremità femmina filettate.
Serie di raccordi destinati al convogliamento di fluidi in pressione con giunzione mediante filettatura.

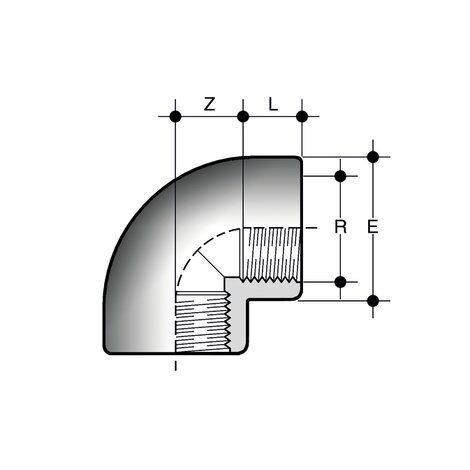

| Codice | R | PN | E | L | Z | g |
|---|---|---|---|---|---|---|
| GFV038 | 3/8" | 16 | 23,5 | 11,4 | 13 | 16 |
| GFV300 | 3" | 16 | 108 | 33,3 | 66 | 835 |
| GFV212 | 2"1/2 | 16 | 91 | 30,2 | 55 | 450 |
| GFV200 | 2" | 16 | 76 | 25,7 | 46 | 350 |
| GFV112 | 1"1/2 | 16 | 61 | 21,4 | 36 | 185 |
| GFV114 | 1"1/4 | 16 | 54 | 21,4 | 27 | 130 |
| GFV100 | 1" | 16 | 43 | 19,1 | 21 | 72 |
| GFV034 | 3/4" | 16 | 35 | 16,3 | 17 | 40 |
| GFV012 | 1/2" | 16 | 28,5 | 15 | 13 | 24 |
| GFV400 | 4" | 16 | 130 | 39,3 | 80 | 1135 |
