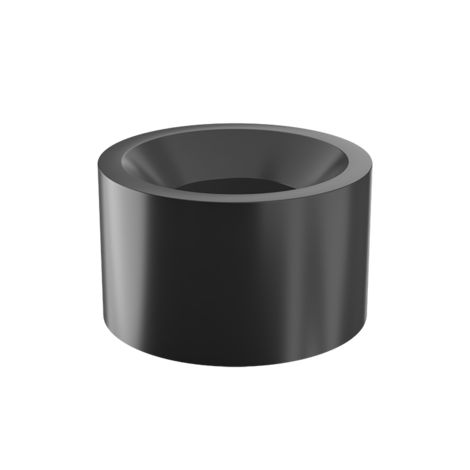

DLV Fig.B
Raccordi per incollaggio - riduzioni.
Bussola di riduzione estremità maschio per incollaggio (1° d di riferimento) estremità a bicchiere per incollaggio (d1 ridotto) (fig. B).
Serie di raccordi destinati al convogliamento di fluidi in pressione con sistema di giunzione per incollaggio e per filettatura secondo British Standard.
| Codice | d x d1 | PN | Class | L | Z | g |
|---|---|---|---|---|---|---|
| DLV112034 | 1"1/2 x 3/4" | 15 | E | 30 | 10 | 40 |
| DLV200100 | 2" x 1" | 15 | E | 36 | 7 | 50 |
| DLV200112 | 2" x 1"1/2 | 15 | E | 38 | 7 | 50 |
| DLV300112 | 3" x 1"1/2 | 15 | E | 50,5 | 20,5 | 200 |
| DLV300200 | 3" x 2" | 15 | E | 51 | 13 | 167 |
| DLV400200 | 4" x 2" | 15 | E | 63 | 27 | 370 |
| DLV600400 | 6" x 4" | 12 | D | 90 | 27 | 972 |
| DLV800600 | 8" x 6" | 12 | D | 115,5 | 26,5 | 1400 |
