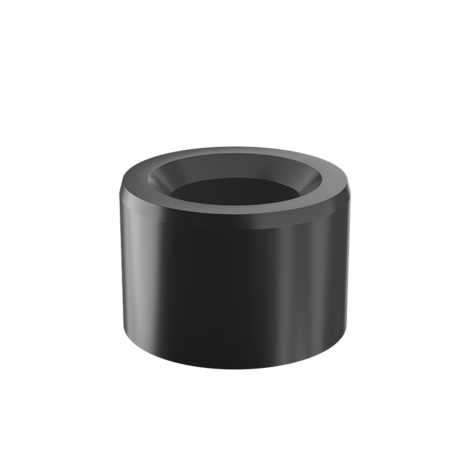

DLV Fig.A
Raccordi per incollaggio - riduzioni.
Bussola di riduzione estremità maschio per incollaggio (1° d di riferimento) estremità a bicchiere per incollaggio (d1 ridotto) (fig. A).
Serie di raccordi destinati al convogliamento di fluidi in pressione con sistema di giunzione per incollaggio e per filettatura secondo British Standard.
| Codice | d x d1 | PN | Class | L | Z | g |
|---|---|---|---|---|---|---|
| DLV012038 | 1/2" x 3/8" | 15 | E | 16,5 | 2 | 3 |
| DLV300212 | 3" x 2"1/2 | 15 | E | 50,5 | 7 | 125 |
| DLV212200 | 2"1/2 x 2" | 15 | E | 43,5 | 7,5 | 100 |
| DLV112114 | 1"1/2 x 1"1/4 | 15 | E | 31 | 4 | 20 |
| DLV112100 | 1"1/2 x 1" | 15 | E | 30 | 7,5 | 42 |
| DLV114100 | 1"1/4 x 1" | 15 | E | 27 | 4 | 19 |
| DLV100034 | 1" x 3/4" | 15 | E | 22,5 | 3 | 10 |
| DLV100012 | 1" x 1/2" | 15 | E | 22,5 | 6,5 | 18 |
| DLV034012 | 3/4" x 1/2" | 15 | E | 19,5 | 3 | 5,5 |
| DLV400300 | 4" x 3" | 15 | E | 63 | 12 | 331 |
