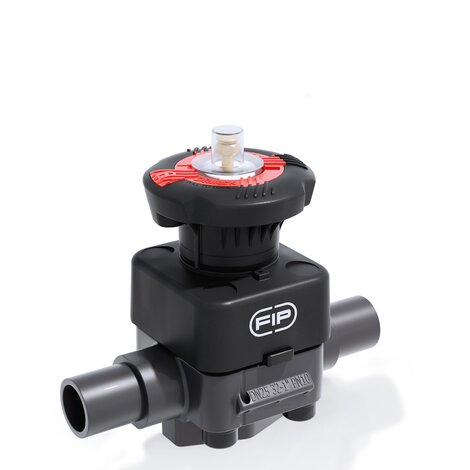

DKLDV - Valvola a membrana a 2 vie DIALOCK® DN 15:65
Valvola a membrana DIALOCK® con limitatore di corsa e attacchi maschio per incollaggio, serie metrica.
La valvola a membrana DK DIALOCK® è ideale per la regolazione e l'intercettazione di fluidi abrasivi o con impurità. La nuova geometria interna del corpo aumenta notevolmente il coefficiente di flusso, riduce le perdite di carico e consente una regolazione accurata su tutta la corsa dell’otturatore. La DK si presenta con ingombri e pesi ridotti. L’innovativo volantino è dotato di un meccanismo brevettato di blocco della manovra, immediato ed ergonomico, che consente di bloccare qualsiasi posizione di regolazione raggiunta.
Caratteristiche principali:
- Indicatore ottico di posizione graduato ad alta visibilità e protetto da un coperchio trasparente con O-Ring di tenuta
- Predisposizione per personalizzazione tramite piastrina di identificazione. La possibilità di personalizzazione consente di identificare la valvola sull’impianto in funzione di specifiche esigenze
- Sistema DIALOCK®: innovativo volantino di comando dotato di un meccanismo di blocco della manovra immediato ed ergonomico, che consente di regolare e bloccare la valvola in oltre 300 posizioni
- Volantino e coperchio in PP-GR ad elevata resistenza meccanica e chimica a protezione totale per isolare tutte le parti metalliche interne dal contatto con agenti esterni
- Connessione a pin flottante tra vite di comando e membrana per aumentarne la tenuta e la durata evitando carichi concentrati
- Nuovo design interno del corpo valvola: coefficiente di flusso notevolmente aumentato e ridotte perdite di carico. L’efficienza raggiunta ha permesso inoltre di ridurre gli ingombri e i pesi della valvola
- Linearità di regolazione: i profili interni della valvola permettono anche di migliorare notevolmente la curva caratteristica della valvola per ottenere una regolazione particolarmente sensibile e accurata su tutta la corsa dell’otturatore
- Supporto di fissaggio della valvola integrato nel corpo dotato di inserti filettati in metallo che consente anche una semplice e veloce installazione a pannello o a muro con la piastrina di fissaggio PMDK (fornita come accessorio)
EPDM
| Codice | d | DN | PN | B | B1 | H | H1 | L | g |
|---|---|---|---|---|---|---|---|---|---|
| DKLDV020E | 20 | 15 | 10 | 115 | 25 | 124 | 80 | 16 | 490 |
| DKLDV025E | 25 | 20 | 10 | 118 | 30 | 144 | 80 | 19 | 512 |
| DKLDV032E | 32 | 25 | 10 | 127 | 33 | 154 | 80 | 22 | 712 |
| DKLDV040E | 40 | 32 | 10 | 132 | 30 | 174 | 80 | 26 | 756 |
| DKLDV050E | 50 | 40 | 10 | 175 | 35 | 194 | 120 | 31 | 1600 |
| DKLDV063E | 63 | 50 | 10 | 200 | 46 | 224 | 120 | 38 | 2314 |
| DKLDV075E | 75 | 65 | 10 | 200 | 46 | 284 | 120 | 44 | 2425 |
FKM
| Codice | d | DN | PN | B | B1 | H | H1 | L | g |
|---|---|---|---|---|---|---|---|---|---|
| DKLDV020F | 20 | 15 | 10 | 115 | 25 | 124 | 80 | 16 | 490 |
| DKLDV025F | 25 | 20 | 10 | 118 | 30 | 144 | 80 | 19 | 512 |
| DKLDV032F | 32 | 25 | 10 | 127 | 33 | 154 | 80 | 22 | 712 |
| DKLDV040F | 40 | 32 | 10 | 132 | 30 | 174 | 80 | 26 | 756 |
| DKLDV050F | 50 | 40 | 10 | 175 | 35 | 194 | 120 | 31 | 1600 |
| DKLDV063F | 63 | 50 | 10 | 200 | 46 | 224 | 120 | 38 | 2314 |
| DKLDV075F | 75 | 65 | 10 | 200 | 46 | 284 | 120 | 44 | 2425 |
PTFE
| Codice | d | DN | PN | B | B1 | H | H1 | L | g |
|---|---|---|---|---|---|---|---|---|---|
| DKLDV020P | 20 | 15 | 10 | 115 | 25 | 124 | 80 | 16 | 490 |
| DKLDV025P | 25 | 20 | 10 | 118 | 30 | 144 | 80 | 19 | 512 |
| DKLDV032P | 32 | 25 | 10 | 127 | 33 | 154 | 80 | 22 | 712 |
| DKLDV040P | 40 | 32 | 10 | 132 | 30 | 174 | 80 | 26 | 756 |
| DKLDV050P | 50 | 40 | 10 | 175 | 35 | 194 | 120 | 31 | 1600 |
| DKLDV063P | 63 | 50 | 10 | 200 | 46 | 224 | 120 | 38 | 2314 |
| DKLDV075P | 75 | 65 | 10 | 200 | 46 | 284 | 120 | 44 | 2425 |
- Sistema di giunzione per incollaggio, per filettatura e per flangiatura
- Design fluidodinamico ottimizzato: massima resa di portata grazie all’efficienza fluidodinamica ottimizzata che caratterizza la nuova geometria interna del corpo
- Organi di manovra interni in metallo isolati dal fluido e dall’ambiente esterno
- Modularità della gamma: solo 2 volantini e 4 membrane e coperchi per 7 diverse misure di valvola
- Volantino non saliente, dotato di un indicatore ottico graduato e protetto da un cappuccio in PVC trasparente con O-ring di tenuta
- Viti di fissaggio del coperchio in Acciaio INOX protette da tappi in PE. Nessuna parte metallica esposta all’ambiente esterno per prevenire ogni rischio di corrosione
- Nuovi corpi flangiati: i nuovi corpi, caratterizzati da una struttura flangiata monolitica, sono disponibili nei materiali PVC-U, PVC-C, PP-H e PVDF. Questo design, esente da giunzioni tra corpo e flange, riduce notevolmente gli stress meccanici ed aumenta le prestazioni del sistema
- Il sistema di tenuta CDSA (Circular Diaphragm Sealing Angle) con una distribuzione uniforme della pressione dell’otturatore sulla membrana di tenuta, offre i seguenti vantaggi:
- Riduzione della coppia di manovra
- Minore stress meccanico per tutti i componenti della valvola (attuatore, corpo e membrana)
- Minimizzazione del rischio di accumulo di depositi, contaminazione o danneggiamento della membrana a causa di fenomeni di cristallizazione
- Facilità di pulizia delle zone interne della valvola
