DKDDV/CP NO - Valvola a membrana a comando pneumatico DN 15:65
Valvola a membrana a comando pneumatico, Normalmente Aperta, con attacchi maschio, serie metrica.
La valvola a membrana DKD/CP è particolarmente adatta per intercettazione di fluidi molto sporchi e/o ad alta viscosità. La nuova geometria interna del corpo ottimizza l’efficienza fluidodinamica aumentando sensibilmente la portata. La DKD/CP si presenta con ingombri e pesi decisamente ridotti.
La valvola è costituita da tre elementi: corpo, membrana e coperchio a tenuta. Sotto l’azione dell’aria compressa nel coperchio, la membrana viene premuta contro la sella del corpo interrompendo il flusso. Questo principio di funzionamento semplificato e il ridotto numero di componenti garantisce un’affidabilità elevata e duratura nel tempo.
Caratteristiche principali:
- Coperchio a tenuta in PP-GR caratterizzato da un’elevata robustezza costruttiva. L’assenza di parti metalliche esposte all’ambiente esterno previene ogni rischio di corrosione
- La speciale membrana di tenuta rinforzata con fibre tessili permette di raggiungere una lunga operatività senza mostrare segni di usura
- Nuovo design interno del corpo valvola. Coefficiente di flusso notevolmente aumentato e ridotte perdite di carico. L’efficienza raggiunta ha permesso inoltre di ridurre gli ingombri e i pesi della valvola

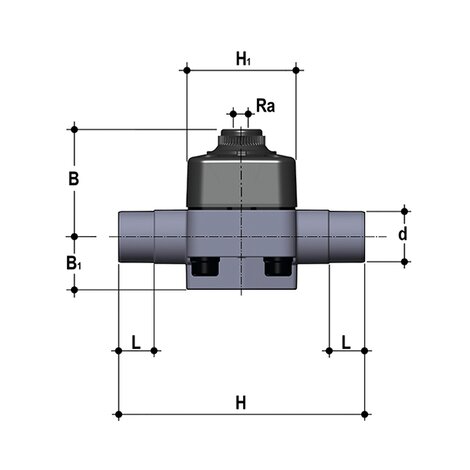

| Codice | d | DN | PN | B | B1 | H | h | H1 | L | Ra | g |
|---|---|---|---|---|---|---|---|---|---|---|---|
| DKDDVNO020E | 20 | 15 | 8 | 58 | 25 | 124 | 12 | 65 | 16 | 1/4" | 270 |
| DKDDVNO025E | 25 | 20 | 8 | 61 | 29,5 | 144 | 12 | 65 | 19 | 1/4" | 292 |
| DKDDVNO032E | 32 | 25 | 8 | 70 | 33 | 154,5 | 12 | 70 | 22 | 1/4" | 492 |
| DKDDVNO040E | 40 | 32 | 8 | 72 | 30 | 174,5 | 12 | 70 | 26 | 1/4" | 536 |
| DKDDVNO050E | 50 | 40 | 8 | 87 | 35 | 195,5 | 16 | 99 | 31 | 1/4" | 1100 |
| DKDDVNO063E | 63 | 50 | 8 | 109 | 46 | 225 | 16 | 114 | 38 | 1/4" | 1924 |
| DKDDVNO075E | 75 | 65 | 8 | 109 | 46 | 284 | 16 | 114 | 44 | 1/4" | 2045 |
- Sistema di giunzione per incollaggio e per filettatura
- Design fluidodinamico ottimizzato: massima resa di portata grazie all’efficienza fluidodinamica ottimizzata che caratterizza la nuova geometria interna del corpo
- Dotata nella versione Standard di membrana rinforzata in fibra tessile
- Viti di fissaggio del coperchio in Acciaio INOX protette dall’ambiente esterno da tappi in PE
- Facilità di pulizia delle zone interne della valvola
- Minimizzazione del rischio di accumulo di depositi, contaminazione o danneggiamento della membrana a causa di fenomeni di cristallizzazione
- Facile sostituzione della membrana di tenuta
