DIV - Figura B - ISO-UNI - riduzioni
Raccordi per incollaggio - riduzioni.

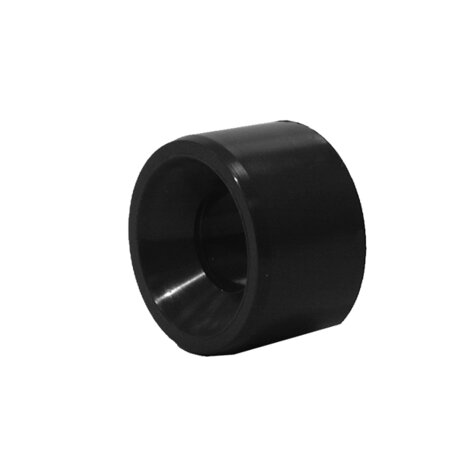

Bussola di riduzione estremità maschio per incollaggio (d) estremità a bicchiere per incollaggio (d1 ridotto) (fig. B).
Serie di raccordi destinati al convogliamento di fluidi in pressione con sistema di giunzione mediante saldatura chimica a freddo (incollaggio) attraverso l’utilizzo di idoneo collante e primer-detergente.
| Codice | d x d1 | PN | L | Z | g | |
|---|---|---|---|---|---|---|
| 1RRC121O00 | I | 200 x 160 | 16 | 106 | 20 | 1310 |
| DIV040020 | I | 40 x 20 | 16 | 26 | 9 | 25 |
| DIV040025 | I | 40 x 25 | 16 | 26 | 7 | 24 |
| DIV050032 | I | 50 x 32 | 16 | 31 | 8,5 | 35 |
| DIV063032 | I | 63 x 32 | 16 | 38 | 16 | 73 |
| DIV063040 | I | 63 x 40 | 16 | 38 | 11,5 | 75 |
| DIV075050 | I | 75 x 50 | 16 | 44 | 13 | 120 |
| DIV090050 | I | 90 x 50 | 16 | 51 | 20 | 200 |
| DIV090063 | I | 90 x 63 | 16 | 51 | 13 | 210 |
| DIV110063 | I | 110 x 63 | 16 | 61 | 23 | 340 |
| DIV110075 | I | 110 x 75 | 16 | 61 | 17 | 360 |
| DIV140090 | I | 140 x 90 | 16 | 76 | 25 | 730 |
| DIV160090 | I | 160 x 90 | 16 | 86 | 35 | 1040 |
| DIV160110 | I | 160 x 110 | 16 | 86 | 24 | 945 |
| DIV180160 | - | *180x160 | 10 | 96 | 10 | 710 |
| DIV200180 | - | *200 x 180 | 10 | 106 | 10 | 870 |
| DIV225160 | I | 225 x 160 | 16 | 119 | 33 | 1840 |
| DIV250160 | - | 250 x 160 | 10 | 132 | 45 | 3100 |
| DIV250180 | - | *250 x 180 | 10 | 132 | 36 | 3100 |
| DIV280200 | - | *280 x 200 | 10 | 146 | 40 | 4100 |
| DIV280225 | - | 280 x 225 | 10 | 147 | 27 | 4300 |
| DIV315200 | - | 315 x 200 | 10 | 165 | 58 | 8650 |
| DIV315225 | - | 315 x 225 | 10 | 165 | 45 | 8100 |
| DIV315250 | - | 315 x 250 | 10 | 165 | 33 | 5330 |
| DIV315280 | - | 315 x 280 | 10 | 165 | 18 | 4500 |
I: IIP 122
*prodotto di rivendita
