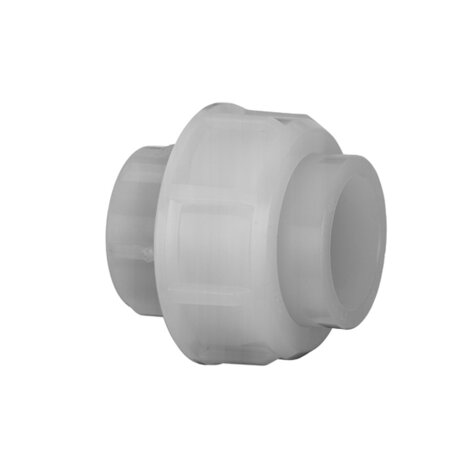

BIGF - Bocchettone

Bocchettone con estremità per saldatura di tasca.

Serie di raccordi destinati al convogliamento di fluidi in pressione con sistema di giunzione mediante saldatura a caldo di tasca.
Indietro Data sheet

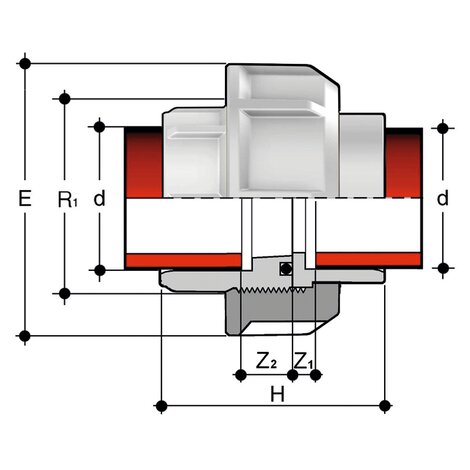

Codice d R1 PN E H Z1 Z2 g
BIGF020F 20 1" 16 47 45,5 12 5,5 59
BIGF025F 25 1"1/4 16 58 49,5 12 5,5 99
BIGF032F 32 1"1/2 16 65 53,5 12 5,5 141
BIGF040F 40 2" 16 78 59,5 14 5,5 218
BIGF050F 50 2"1/4 16 85 67,5 16 5,5 290
BIGF063F 63 2"3/4 16 103 79,5 20 5,5 476
