Valvola a membrana compatta
La CM è una valvola a membrana a comando manuale di dimensioni ridotte e struttura particolarmente compatta, ideale per l’impiego in spazi ristretti.
CARATTERISTICHE COMUNI A TUTTE LE CM:
- Facile sostituzione della membrana di tenuta
Valvole manuali
CARATTERISTICHE SPECIFICHE CM MANUALE DN 12:15:
- Sistema di giunzione per incollaggio (PVC-U e PVC-C), per filettatura (PVC-U e PVDF) o per saldatura (PVDF e PP-H)
- Costruzione estremamente compatta
- Organi di manovra interni in metallo, isolati dal fluido
- Stelo per la trasmissione del movimento in acciaio INOX
- Compressore con supporto della membrana flottante
- Componenti interni anticorrosione
- Sistema di tenuta CDSA (Circular Diaphragm Sealing Angle) che, grazie alla distribuzione uniforme della pressione dell’otturatore sulla membrana di tenuta, offre i seguenti vantaggi:
− Distribuzione uniforme della pressione dell’otturatore sulla membrana di tenuta
− Diminuzione della coppia di serraggio delle viti che fissano il corpo valvola all’attuatore
− Minore stress meccanico per tutti i componenti della valvola (attuatore, corpo e membrana)
− Facilità di pulizia delle zone interne della valvola
− Minimizzazione del rischio di accumulo di depositi, contaminazione o danneggiamento della membrana a causa di fenomeni di cristallizazione
− Riduzione della coppia di manovra
- Volantino di comando in PAGR completamente sigillato ad elevata resistenza meccanica con impugnatura ergonomica per un’ottima manovrabilità
- Limitatore di chiusura integrato e regolabile che permette di limitare una eccessiva compressione della membrana o di garantire sempre un flusso minimo di fluido
- Indicatore ottico di posizione fornito di serie
- Coperchio in PA-GR con dadi in acciaio INOX completamente protetti da tappi in plastica privo di zone di accumulo di impurità. Profilo interno di serraggio della membrana circolare e simmetrico
- Bulloni in acciaio INOX con possibilità di montaggio anche dall’alto
- Inserti filettati in metallo per l’ancoraggio della valvola
![Valvola CM in PVC-U Immagine della valvola a membrana compatta CM in PVC-U](/website/aliaxis-it/Pagine%20overview/PVC-U/image-thumb__349065__content-block-image/CM%20DN12-15%20PVCU.jpg)
![Valvola CM in PVC-C Immagine della valvola a membrana compatta CM in PVC-C](/website/aliaxis-it/Pagine%20overview/PVC-C/image-thumb__349079__content-block-image/CM%20DN12-15%20PVCC.jpg)

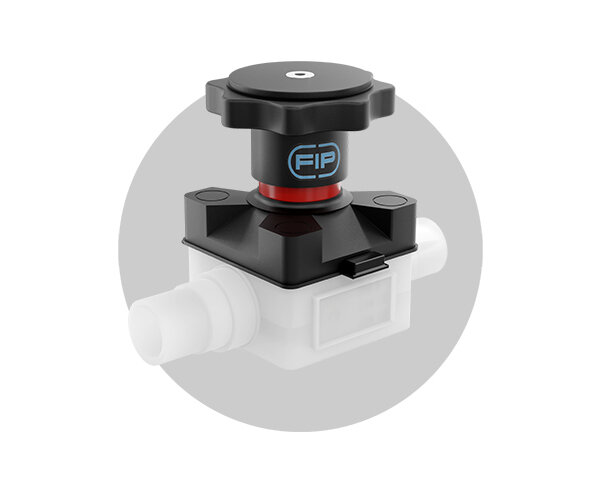

![Valvola CM in PVDF Immagine della valvola a membrana compatta CM in PVDF](/website/aliaxis-it/Pagine%20overview/PVDF/image-thumb__369065__content-block-image/CM%20DN12-15%20PVDF%20-%20grigio.jpg)
![Valvola CM in PP-H Immagine della valvola a membrana compatta CM in PP-H](/website/aliaxis-it/Pagine%20overview/PP-H/image-thumb__346074__content-block-image/CM%20DN12-15%20PPH.jpg)
Valvole attuate
CARATTERISTICHE SPECIFICHE CM ATTUATE DN 12:15:
- La valvola è insensibile ai fluidi contenenti impurità
- Ha una notevole portata
- Può venire montata in qualsiasi posizione
- Ha una struttura molto compatta
- È attuata da un pistone che lavora a secco e che non richiede manutenzione
- Non ha viti in evidenza ed è assolutamente esente da depositi di impurità
- Nella versione Standard la valvola è dotata di indicatore di posizione
- Attuatore a pistone in PP-GR compatto e leggero privo di parti metalliche esposte risulta particolarmente idoneo all'utilizzo in condizioni ambientali gravose e chimicamente aggressive.
- Pistone in IXEF ad alta resistenza meccanica garantisce elevata affidabilità nel tempo senza manutenzione.
- Indicatore ottico di posizione ad alta visibilità e protetto da un coperchio trasparente con O-Ring di tenuta.
Valvole attuate pneumaticamente

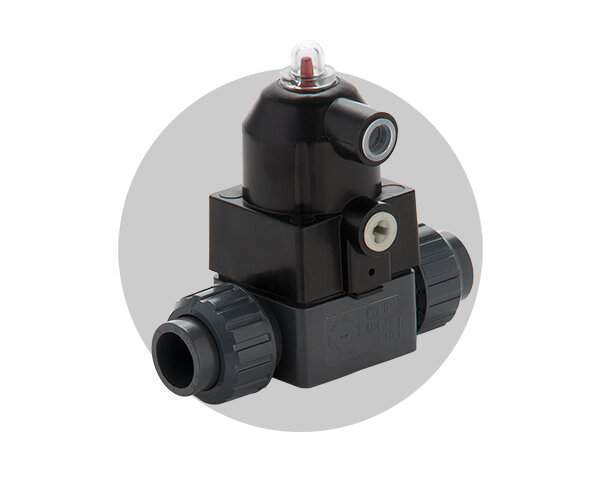

![Valvola CM/CP DN 12:15 in PVC-U Immagine della valvola a membrana compatta CM/CP DN 12:15 in PVC-U](/website/aliaxis-it/Pagine%20overview/valvole/image-thumb__342355__content-block-image/CM%20PVCU%20attuata.png)
![Valvola CM/CP DN 12:15 in PVC-C Immagine della valvola a membrana compatta CM/CP DN 12:15 in PVC-C](/website/aliaxis-it/Pagine%20overview/valvole/image-thumb__366397__content-block-image/CM%20CP%20PVCC.jpg)

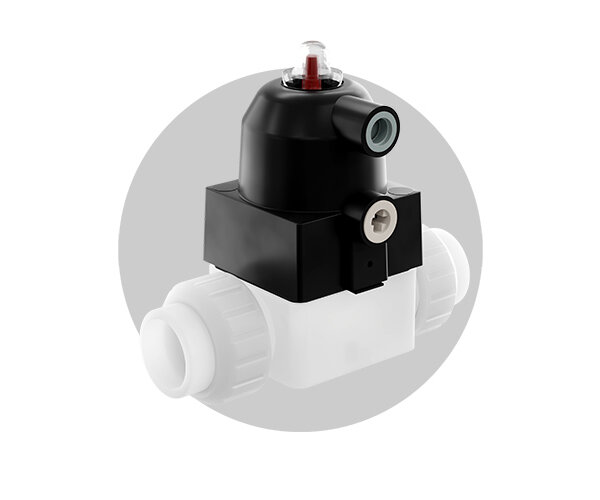

![Valvola CM/CP DN 12:15 in PVDF Immagine della valvola a membrana compatta CM/CP DN 12:15 in PVC-C](/website/aliaxis-it/Pagine%20overview/valvole/image-thumb__366398__content-block-image/CM%20CP%20PVDF.jpg)
![Valvola CM/CP DN 12:15 in PP-H Immagine della valvola a membrana compatta CM/CP DN 12:15 in PP-H](/website/aliaxis-it/Pagine%20overview/valvole/image-thumb__366396__content-block-image/CM%20CP%20PPH.jpg)
