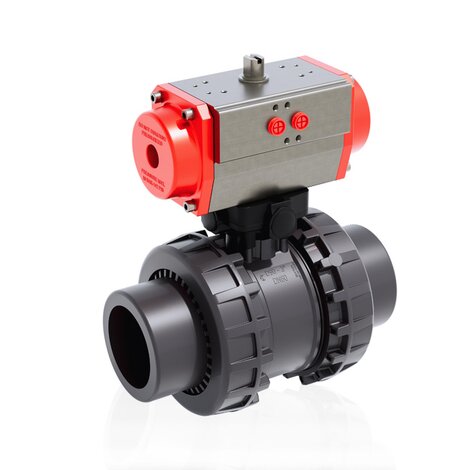

VXEJV/CP DA - valvola a sfera 2 vie Easyfit a comando pneumatico DN 65:100
Valvola a due vie Easyfit con attacchi femmina per incollaggio, serie JIS con attuatore pneumatico, funzione Doppio Effetto.
FIP e Giugiaro Design hanno progettato e sviluppato VXE Easyfit, l’innovativa valvola a sfera a smontaggio radiale con regolazione del serraggio delle ghiere che consente una installazione semplice e sicura per un servizio affidabile nel tempo.
Oltre alla versione a comando manuale, la VXE è disponibile anche in configurazione con comando elettrico VXE/CE o con comando pneumatico VXE/CP. Gli attuatori vengono saldamente collegati alla valvola grazie allo speciale modulo Power Quick realizzato da FIP e prodotto interamente in tecnopolimero PP-GR. Le VXE/CE e le VXE/CP sono realizzate utilizzando attuatori conformi alle vigenti normative e selezionati da FIP in base ai propri requisiti di qualità ed affidabilità. L’efficienza di queste valvole, collaudate secondo gli standard qualitativi dell’azienda, è garantita dalla competenza e dal know-how che FIP dedica alla realizzazione dei propri prodotti.
Caratteristiche principali:
- Attuatore elettrico realizzato su specifiche FIP; con gusci in materiale plastico e comando manuale di emergenza di serie. Disponibile nelle tensioni da 12 a 240V
- Attuatore pneumatico tipo rack & pinion realizzato su specifiche FIP; interamente protetto contro la corrosione da agenti atmosferici disponibile in versione a doppio effetto (DA) o semplice effetto normalmente chiuso (NC) o normalmente aperto (NO)
- Stelo di manovra ad elevata finitura superficiale con doppia tenuta o-ring e disco antifrizione in PTFE che limita al minimo l'attrito e conferisce un'eccellente coppia di manovra
- Modulo PowerQuick Easyfit per attuazione pneumatica o elettrica costruito interamente in tecnopolimero di elevata robustezza e semplicità di installazione
EPDM
| Codice | d | DN | *PN | E | H | L | Z | H2 | Ra | g |
|---|---|---|---|---|---|---|---|---|---|---|
| VXEJVDA212E | 2"1/2 | 65 | 6 | 157 | 243 | 61 | 121 | 155,5 | G1/4'' | 4450 |
| VXEJVDA300E | 3" | 80 | 6 | 174 | 272 | 64,5 | 143 | 155,5 | G1/4'' | 5132 |
| VXEJVDA400E | 4" | 100 | 6 | 212 | 332 | 84 | 164 | 210 | G1/4'' | 8114 |
FKM
| Codice | d | DN | *PN | E | H | L | Z | H2 | Ra | g |
|---|---|---|---|---|---|---|---|---|---|---|
| VXEJVDA212F | 2"1/2 | 65 | 6 | 157 | 243 | 61 | 121 | 155,5 | G1/4'' | 4450 |
| VXEJVDA300F | 3" | 80 | 6 | 174 | 272 | 64,5 | 143 | 155,5 | G1/4'' | 5132 |
| VXEJVDA400F | 4" | 100 | 6 | 212 | 332 | 84 | 164 | 210 | G1/4'' | 8114 |
- Sistema di giuzione per incollaggio e per filettatura
- Sistema brevettato Easyfit: innovativo meccanismo basato sullo sgancio rapido della maniglia multifunzione che permette di effettuare l’operazione di rotazione delle ghiere durante l’installazione della valvola e la regolazione del supporto della sfera
- Compatibilità del materiale della valvola (PVC-U e PVC-C) e degli elementi di tenuta in elastomero (EPDM o FKM), con il convogliamento di acqua, acqua potabile e altre sostanze alimentari secondo le normative vigenti
- Facile smontaggio radiale dall’impianto e conseguente rapida sostituzione degli O-Ring e delle guarnizioni di tenuta della sfera senza l’impiego di alcun attrezzo
- Corpo valvola PN16 a smontaggio radiale (True Union) realizzato per stampaggio ad iniezione in PVC-U e PVC-C conforme alla Direttiva Europea 2014/68/EU (PED) per attrezzature a pressione. Requisiti di prova in accordo a ISO 9393
- Corpo valvola con struttura integrata di ancoraggio per lo speciale modulo Power Quick dedicato all’installazione di accessori o attuatori pneumatici ed elettrici
- Possibilità di smontaggio delle tubazioni a valle con la valvola in posizione di chiusura
- Sfera a passaggio totale di tipo flottante ad alta finitura superficiale realizzato in centri di lavoro CNC per ottenere precise tolleranze dimensionali ed elevate finiture superficiali
