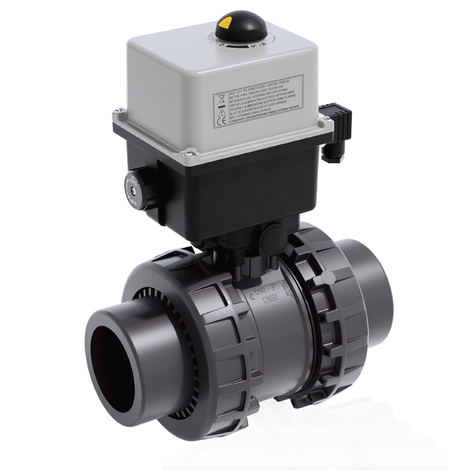

VXEJV/CE 90-240 V AC - valvola a sfera a 2 vie EASYFIT a comando elettrico DN 65:100

Valvola a due vie Easyfit con attacchi femmina per incollaggio, serie JIS con attuatore elettrico multivolt 90-240 V AC 50-60 Hz.

FIP e Giugiaro Design hanno progettato e sviluppato VXE Easyfit, l’innovativa valvola a sfera a smontaggio radiale con regolazione del serraggio delle ghiere che consente una installazione semplice e sicura per un servizio affidabile nel tempo.
Oltre alla versione a comando manuale, la VXE è disponibile anche in configurazione con comando elettrico VXE/CE o con comando pneumatico VXE/CP. Gli attuatori vengono saldamente collegati alla valvola grazie allo speciale modulo Power Quick realizzato da FIP e prodotto interamente in tecnopolimero PP-GR. Le VXE/CE e le VXE/CP sono realizzate utilizzando attuatori conformi alle vigenti normative e selezionati da FIP in base ai propri requisiti di qualità ed affidabilità. L’efficienza di queste valvole, collaudate secondo gli standard qualitativi dell’azienda, è garantita dalla competenza e dal know-how che FIP dedica alla realizzazione dei propri prodotti.

Caratteristiche principali:

  • Attuatore elettrico realizzato su specifiche FIP; con gusci in materiale plastico e comando manuale di emergenza di serie. Disponibile nelle tensioni da 12 a 240V
  • Attuatore pneumatico tipo rack & pinion realizzato su specifiche FIP; interamente protetto contro la corrosione da agenti atmosferici disponibile in versione a doppio effetto (DA) o semplice effetto normalmente chiuso (NC) o normalmente aperto (NO)
  • Stelo di manovra ad elevata finitura superficiale con doppia tenuta o-ring e disco antifrizione in PTFE che limita al minimo l'attrito e conferisce un'eccellente coppia di manovra
  • Modulo PowerQuick Easyfit per attuazione pneumatica o elettrica costruito interamente in tecnopolimero di elevata robustezza e semplicità di installazione
Indietro Data sheet

EPDM

Codice d DN *PN E H L Z H1 H2 g
VXEJVEM212E 2"1/2 65 6 157 243 61 121 82 187 3750
VXEJVEM300E 3" 80 6 174 272 64,5 143 93 202 6232
VXEJVEM400E 4" 100 6 212 332 84 164 93 202 8614

FKM

Codice d DN *PN E H L Z H1 H2 g
VXEJVEM212F 2"1/2 65 6 157 243 61 121 82 187 3750
VXEJVEM300F 3" 80 6 174 272 64,5 143 93 202 6232
VXEJVEM400F 4" 100 6 212 332 84 164 93 202 8614
  • Sistema di giuzione per incollaggio e per filettatura
  • Sistema brevettato Easyfit: innovativo meccanismo basato sullo sgancio rapido della maniglia multifunzione che permette di effettuare l’operazione di rotazione delle ghiere durante l’installazione della valvola e la regolazione del supporto della sfera
  • Compatibilità del materiale della valvola (PVC-U e PVC-C) e degli elementi di tenuta in elastomero (EPDM o FKM), con il convogliamento di acqua, acqua potabile e altre sostanze alimentari secondo le normative vigenti
  • Facile smontaggio radiale dall’impianto e conseguente rapida sostituzione degli O-Ring e delle guarnizioni di tenuta della sfera senza l’impiego di alcun attrezzo
  • Corpo valvola PN16 a smontaggio radiale (True Union) realizzato per stampaggio ad iniezione in PVC-U e PVC-C conforme alla Direttiva Europea 2014/68/EU (PED) per attrezzature a pressione. Requisiti di prova in accordo a ISO 9393
  • Corpo valvola con struttura integrata di ancoraggio per lo speciale modulo Power Quick dedicato all’installazione di accessori o attuatori pneumatici ed elettrici
  • Possibilità di smontaggio delle tubazioni a valle con la valvola in posizione di chiusura
  • Sfera a passaggio totale di tipo flottante ad alta finitura superficiale realizzato in centri di lavoro CNC per ottenere precise tolleranze dimensionali ed elevate finiture superficiali
