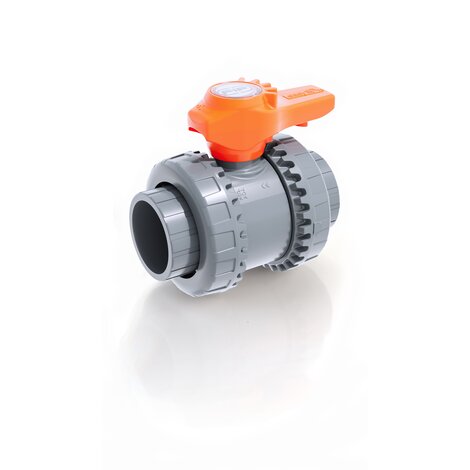

VXEIA - Valvola a sfera a 2 vie Easyfit DN 10:50

Valvola a due vie Easyfit con attacchi femmina per incollaggio, serie metrica.

FIP e Giugiaro Design hanno progettato e sviluppato VXE Easyfit, l’innovativa valvola a sfera a smontaggio radiale con regolazione del serraggio delle ghiere che consente una installazione semplice e sicura per un servizio affidabile nel tempo. Questa valvola è inoltre dotata del sistema di personalizzazione Labelling System.

Caratteristiche principali:

  • Maniglia ergonomica multifunzione Easyfit biposizionabile con comando per registrazione del serraggio delle ghiere e utilizzabile come chiave per la regolazione del supporto delle guarnizioni di tenuta della sfera. L’uso della maniglia è particolarmente indicato per operazioni di manutenzione ove si operi in spazi limitati e di difficile accessibilità
  • Sistema di personalizzazione Labelling System: modulo LCE integrato sulla maniglia composto da tappo di protezione trasparente e piastrina porta etichetta personalizzabile tramite il set LSE (disponibile come accessorio). La possibilità di personalizzazione consente di identificare la valvola sull’impianto in funzione di specifiche esigenze
  • Sistema di tenuta in PTFE con supporto bloccato regolabile tramite la maniglia multifunzione Easyfit o tramite il kit di regolazione Easytorque (disponibile come accessorio)
  • Stelo di manovra ad elevata finitura superficiale con doppia tenuta O-Ring, realizzato in centri di lavoro CNC per ottenere precise tolleranze dimensionali e un'affidabilità maggiore
  • Sfera lavorata ad elevata finitura superficiale che garantisce un’ottima manovrabilità e un’affidabilità maggiore
Indietro Data sheet

EPDM

Codice d DN PN B C C1 E H L Z g
VXEIA016E 16 10 16 49 64 44 54 82 16 50 180
VXEIA020E 20 15 16 49 64 44 54 82 16 50 175
VXEIA025E 25 20 16 62 78 55 63 91 19 53 260
VXEIA032E 32 25 16 71 87 60 72 103 22 59 365
VXEIA040E 40 32 16 82 102 72 85 120 26 68 565
VXEIA050E 50 40 16 92 109 76 100 139 31 77 795
VXEIA063E 63 50 16 110 133 94 118 174 38 98 1325

FKM

Codice d DN PN B C C1 E H L Z g
VXEIA016F 16 10 16 49 64 44 54 82 16 50 180
VXEIA020F 20 15 16 49 64 44 54 82 16 50 175
VXEIA025F 25 20 16 62 78 55 63 91 19 53 280
VXEIA032F 32 25 16 71 87 60 72 103 22 59 365
VXEIA040F 40 32 16 82 102 72 85 120 26 68 565
VXEIA050F 50 40 16 92 109 76 100 139 31 77 795
VXEIA063F 63 50 16 110 133 94 118 174 38 98 1325
  • Sistema brevettato Easyfit: innovativo meccanismo basato sulla cinematica delle ruote dentate coniche che comanda la rotazione delle ghiere della valvola durante l’installazione
  • Sistema di giunzione per incollaggio e per filettatura
  • Compatibilità del materiale della valvola (PVC-U) e degli elementi di tenuta in elastomero (EPDM o FKM), con il convogliamento di acqua, acqua potabile e altre sostanze alimentari secondo le normative vigenti
  • Facile smontaggio radiale dall’impianto e conseguente rapida sostituzione degli O-Ring e delle guarnizioni della sfera senza l’impiego di alcun attrezzo
  • Corpo valvola PN16 a smontaggio radiale (True Union) realizzato per stampaggio ad iniezione in PVC-U e conforme alla Direttiva Europea 2014/68/EU (PED) per attrezzature a pressione. Requisiti di prova in accordo a ISO 9393
  • Completa intercambiabilità con i precedenti modelli serie VX Ergo
  • Possibilità di smontaggio delle tubazioni a valle con la valvola in posizione di chiusura
  • Sfera a passaggio totale di tipo flottante ad alta finitura superficiale realizzato in centri di lavoro CNC per ottenere precise tolleranze dimensionali ed elevate finiture superficiali
