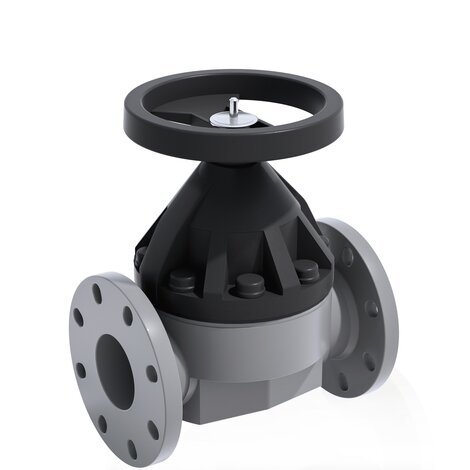

VMOAC - Valvola a membrana DN 80:100
Valvola a membrana con corpo flangiato monolitico foratura ANSI B16.5 cl. 150 #FF.
La VM è particolarmente adatta per regolazione e intercettazione di fluidi abrasivi o contenenti impurità. Il comando a volantino e la tenuta a membrana consentono una precisa ed efficace regolazione e riducono al minimo i rischi di colpo d’ariete.
Caratteristiche principali:
- Volantino di comando in (PA-GR) ad elevata resistenza meccanica con impugnatura ergonomica per un’ottima manovrabilità
- Indicatore ottico di posizione metallico fornito di serie
- Coperchio in PP-GR a protezione totale. Profilo interno di serraggio della membrana circolare e simmetrico
- Membrana di tenuta disponibile in EPDM, FKM, PTFE (NBR a richiesta) e facilmente sostituibile
- Inserti filettati in metallo per l’ancoraggio della valvola
- Nuovo design interno del corpo valvola: coefficiente di flusso notevolmente aumentato con conseguente riduzione delle perdite di carico. Curva di regolazione ottimizzata per ottenere una regolazione della portata efficace e precisa
EPDM
| Codice | d | DN | PN | B | B1 | F | f | H | H1 | I | J | Sp | U | g |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| VMOAC300E | 3" | 80 | *10 | 225 | 64 | 152,4 | 19,1 | 263 | 200 | 100 | M12 | 21,5 | 4 | 9140 |
| VMOAC400E | 4" | 100 | *10 | 295 | 72 | 190,5 | 19,1 | 328 | 250 | 120 | M12 | 22,5 | 8 | 13120 |
FKM
| Codice | d | DN | PN | B | B1 | F | f | H | H1 | I | J | Sp | U | g |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| VMOAC300F | 3" | 80 | *10 | 225 | 64 | 152,4 | 19,1 | 263 | 200 | 100 | M12 | 21,5 | 4 | 9140 |
| VMOAC400F | 4" | 100 | *10 | 295 | 72 | 190,5 | 19,1 | 328 | 250 | 120 | M12 | 22,5 | 8 | 13120 |
PTFE
| Codice | d | DN | PN | B | B1 | F | f | H | H1 | I | J | Sp | U | g |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| VMOAC300P | 3" | 80 | *10 | 225 | 64 | 152,4 | 19,1 | 263 | 200 | 100 | M12 | 21,5 | 4 | 9140 |
| VMOAC400P | 4" | 100 | *10 | 295 | 72 | 190,5 | 19,1 | 328 | 250 | 120 | M12 | 22,5 | 8 | 13120 |
- Sistema di giunzione per incollaggio e per flangiatura
- Design fluidodinamico ottimizzato: massima resa di portata grazie all’efficienza fluidodinamica ottimizzata che caratterizza la nuova geometria interna del corpo
- Volantino non saliente che mantiene sempre la stessa altezza durante la rotazione, dotato di cuscinetto interno per ridurre al minimo gli attriti e la coppia di manovra
- Indicatore ottico di serie
- Organi di manovra interni in metallo isolati dal fluido
- Viti di fissaggio del coperchio in Acciaio INOX protette dall’ambiente esterno da tappi in PE
- Nuovi corpi flangiati: i nuovi corpi, caratterizzati da una struttura flangiata monolitica, sono disponibili nei materiali PVC-U, PVC-C, PP-H e PVDF. Questo design, esente da giunzioni tra corpo e flange, riduce notevolmente gli stress meccanici ed aumenta le prestazioni del sistema.
