VKRGV - Valvola di regolazione a sfera DUAL BLOCK® DN 10:50

Valvola di regolazione a sfera DUAL BLOCK^® con attacchi femmina, filettatura JIS.

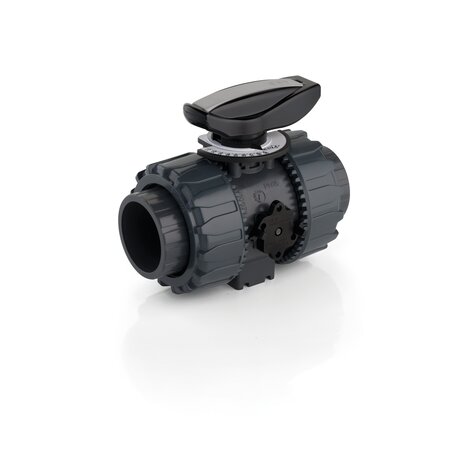

La valvola VKR DUAL BLOCK^®combina le elevate doti di affidabilità e sicurezza tipiche della valvola a sfera full bore VKD con la nuova funzione di regolazione del flusso con curva caratteristica di tipo lineare che risponde alle più severe esigenze tipiche delle applicazioni industriali.

Caratteristiche principali:

Maniglia multifunzione ergonomica in HIPVC dotata di indicatore della posizione e di chiave estraibile per la regolazione del supporto delle guarnizioni di tenuta della sfera
Piattello di indicazione della direzione del flusso e dell’angolo di apertura con scala graduata con dettaglio di 5° per una lettura chiara ed accurata
Angolo di funzionamento di 90° che permette l’utilizzo di attuatori a quarto di giro di tipo standard
Design della sfera brevettato che assicura una regolazione del flusso lineare su tutto il campo di funzionamento, a partire dai primi gradi di apertura della valvola, e garantisce valori di perdita di carico estremamente ridotti
Sistema brevettato DUAL BLOCK^®: il sistema di blocco assicura il serraggio delle ghiere anche nel caso di condizioni di servizio gravose come, per esempio, in presenza di vibrazioni o dilatazioni termiche

Indietro Data sheet

EPDM

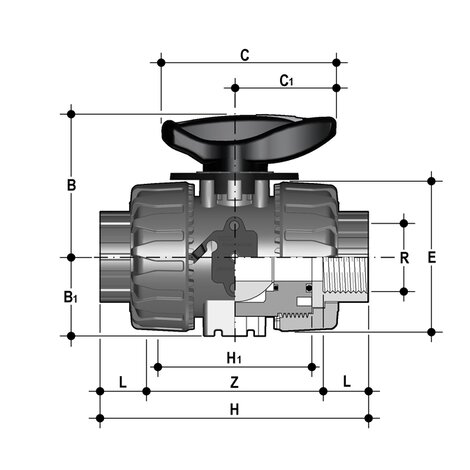

Codice	R	DN	PN	B	B₁	C	C₁	E	H	H₁	L	Z	g
VKRGV012E	1/2”	15	16	54	29	67	40	54	103	65	16	71	210
VKRGV034E	3/4”	20	16	65	34,5	85	49	65	115	70	19	77	330
VKRGV100E	1”	25	16	69,5	39	85	49	73	128	78	22	84	438
VKRGV114E	1” 1/4	32	16	82,5	46	108	64	86	146	88	25	96	678
VKRGV112E	1” 1/2	40	16	89	52	108	64	98	164	93	26	112	975
VKRGV200E	2”	50	16	108	62	134	76	122	199	111	31	137	1627

FKM

Codice	R	DN	PN	B	B₁	C	C₁	E	H	H₁	L	Z	g
VKRGV012F	1/2”	15	16	54	29	67	40	54	103	65	16	71	210
VKRGV034F	3/4”	20	16	65	34,5	85	49	65	115	70	19	77	330
VKRGV100F	1”	25	16	69,5	39	85	49	73	128	78	22	84	438
VKRGV114F	1” 1/4	32	16	82,5	46	108	64	86	146	88	25	96	678
VKRGV112F	1” 1/2	40	16	89	52	108	64	98	164	93	26	112	975
VKRGV200F	2”	50	16	108	62	134	76	122	199	111	31	137	1627

Sistema di giunzione per incollaggio, per filettatura e per flangiatura
Sistema di supporto della sfera brevettato SEAT STOP^®, che consente di effettuare una micro-registrazione delle tenute e di minimizzare l’effetto delle spinte assiali
Facile smontaggio radiale dall’impianto e conseguente rapida sostituzione degli O-Ring e delle guarnizioni della sfera senza l’impiego di alcun attrezzo
Corpo valvola PN 16 a smontaggio radiale (True union) realizzato per stampaggio ad iniezione in PVC-U rigido dotato di foratura integrata per l’attuazione. Requisiti di prova in accordo ISO 9393
Possibilità di smontaggio delle tubazioni a valle con la valvola in posizione di chiusura
Stelo di manovra ad elevata finitura superficiale con doppio O-Ring e con doppia chiavetta di collegamento alla sfera
Supporto integrato nel corpo per il fissaggio della valvola
La regolazione del supporto della guarnizione della sfera può essere effettuata tramite il kit di regolazione Easytorque
Opzioni attuazione: versione con attuatore elettrico modulante con ingresso 4-20 mA/0-10 V e uscita 4-20 mA/0-10 V per il monitoraggio della posizione
Valvola adatta al convogliamento di fluidi puliti e privi di particelle in sospensione

531.2 KB, PDF

Catalogo PVC-U VKR DN 10-50
