VKRDM - Valvola di regolazione a sfera DUAL BLOCK® DN 10:50

Valvola di regolazione a sfera DUAL BLOCK® con attacchi maschio per saldatura di tasca, serie metrica.

La valvola VKR DUAL BLOCK® combina le elevate doti di affidabilità e sicurezza tipiche della valvola a sfera full bore VKD con la nuova funzione di regolazione del flusso con curva caratteristica di tipo lineare che risponde alle più severe esigenze tipiche delle applicazioni industriali.

Caratteristiche principali:

  • Maniglia multifunzione ergonomica in HIPVC dotata di indicatore della posizione e di chiave estraibile per la regolazione del supporto delle guarnizioni di tenuta della sfera
  • Piattello di indicazione della direzione del flusso e dell’angolo di apertura con scala graduata con dettaglio di 5° per una lettura chiara ed accurata
  • Angolo di funzionamento di 90° che permette l’utilizzo di attuatori a quarto di giro di tipo standard
  • Design della sfera brevettato che assicura una regolazione del flusso lineare su tutto il campo di funzionamento, a partire dai primi gradi di apertura della valvola, e garantisce valori di perdita di carico estremamente ridotti
  • Sistema brevettato DUAL BLOCK®: il sistema di blocco assicura il serraggio delle ghiere anche nel caso di condizioni di servizio gravose come, per esempio, in presenza di vibrazioni o dilatazioni termiche
Indietro Data sheet

EPDM

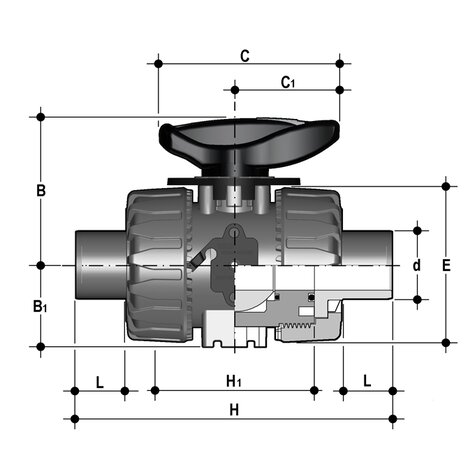

Codice d DN PN B B1 C C1 E H H1 L g
VKRDM020E 20 15 10 54 29 67 40 54 144 70 18 222
VKRDM025E 25 20 10 65 34,5 85 49 65 154 78 20 303
VKRDM032E 32 25 10 69,5 39 85 49 73 174 88 22 485
VKRDM040E 40 32 10 82,5 46 108 64 86 194 93 23 672
VKRDM050E 50 40 10 89 52 108 64 98 224 111 29 1176
VKRDM063E 63 50 10 108 62 134 76 122 224 111 38 1607

FKM

Codice d DN PN B B1 C C1 E H H1 L g
VKRDM020F 20 15 10 54 29 67 40 54 144 70 18 222
VKRDM025F 25 20 10 65 34,5 85 49 65 154 78 20 303
VKRDM032F 32 25 10 69,5 39 85 49 73 174 88 22 485
VKRDM040F 40 32 10 82,5 46 108 64 86 194 93 23 672
VKRDM050F 50 40 10 89 52 108 64 98 224 111 29 1176
VKRDM063F 63 50 10 108 62 134 76 122 224 111 38 1607
  • Sistema di giunzione per incollaggio, per filettatura e per flangiatura
  • Sistema di supporto della sfera brevettato SEAT STOP®, che consente di effettuare una micro-registrazione delle tenute e di minimizzare l’effetto delle spinte assiali
  • Facile smontaggio radiale dall’impianto e conseguente rapida sostituzione degli O-Ring e delle guarnizioni della sfera senza l’impiego di alcun attrezzo
  • Corpo valvola PN 16 a smontaggio radiale (True union) realizzato per stampaggio ad iniezione in PVC-U rigido dotato di foratura integrata per l’attuazione. Requisiti di prova in accordo ISO 9393
  • Possibilità di smontaggio delle tubazioni a valle con la valvola in posizione di chiusura
  • Stelo di manovra ad elevata finitura superficiale con doppio O-Ring e con doppia chiavetta di collegamento alla sfera
  • Supporto integrato nel corpo per il fissaggio della valvola
  • La regolazione del supporto della guarnizione della sfera può essere effettuata tramite il kit di regolazione Easytorque
  • Opzioni attuazione: versione con attuatore elettrico modulante con ingresso 4-20 mA/0-10 V e uscita 4-20 mA/0-10 V per il monitoraggio della posizione
  • Valvola adatta al convogliamento di fluidi puliti e privi di particelle in sospensione
