VKDOF/VKDOAF - Valvola a sfera a 2 vie DUAL BLOCK® DN 65:100

VKDOF: Valvola a sfera a due vie DUAL BLOCK® con flange fisse foratura EN/ISO/DIN PN10/16, scartamento secondo EN 558-1.

VKDOAF: Valvola a sfera DUAL BLOCK® con flange fisse foratura ANSI B16.5 cl.150 #FF.

FIP ha sviluppato una valvola a sfera di tipo VKD DUAL BLOCK® per introdurre un elevato standard di riferimento nella concezione delle valvole termoplastiche. VKD è una valvola a sfera bighiera a smontaggio radiale che risponde alla più severe esigenze richieste nelle applicazioni industriali. Questa valvola è inoltre dotata del sistema di personalizzazione Labelling System.

Caratteristiche principali:

  • Maniglia multifunzione ergonomica in HIPVC con possibilità di manovra rapida, blocco e regolazione graduata in 10 posizioni. Possibilità di inibire la rotazione apponendo un lucchetto
  • Sistema di personalizzazione Labelling System: modulo LCE integrato nel mozzo composto da tappo di protezione trasparente e da piastrina porta etichetta personalizzabile tramite il set LSE (disponibile come accessorio). La possibilità di personalizzazione consente di identificare la valvola sull’impianto in funzione di specifiche esigenze.
  • Sistema di bloccaggio delle ghiere brevettato DUAL BLOCK® che assicura la tenuta del serraggio delle ghiere anche in caso di condizioni gravose come in presenza di vibrazioni o di dilatazioni termiche
  • Doppia asta comando con doppi O-Ring per il centraggio della sfera e la riduzione delle coppie di manovra
  • Sfera lavorata ad elevata finitura superficiale che garantisce un’ottima manovrabilità e un’affidabilità maggiore
Indietro Data sheet

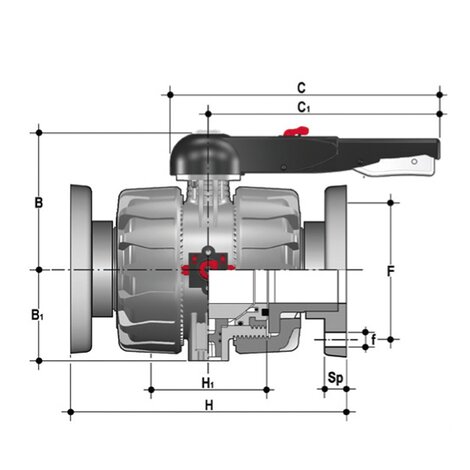

Codice d DN PN B B1 C C1 F f H H1 Sp U g
VKDOF075F 75 65 16 164 87 225 175 145 17 290 133 21 4 8588
VKDOF090F 90 80 16 177 105 327 272 160 17 310 149 21,5 8 12122
VKDOF110F 110 100 16 195 129 385 330 180 17 350 167 21,5 8 17949
  • Sistema di giunzione per saldatura e per flangiatura
  • Sistema di supporto della sfera brevettato SEAT STOP®, che consente di effettuare una micro-registrazione delle tenute e di minimizzare l’effetto delle spinte assiali
  • Facile smontaggio radiale dall’impianto e conseguente rapida sostituzione degli O-Ring e delle guarnizioni della sfera senza l’impiego di alcun attrezzo
  • Corpo valvola PN 16 a smontaggio radiale (True union) realizzato per stampaggio ad iniezione in PVC-U rigido dotato di foratura integrata per l’attuazione. Requisiti di prova in accordo ISO 9393
  • Possibilità di smontaggio delle tubazioni a valle con la valvola in posizione di chiusura
  • Sfera a passaggio totale ad alta finitura superficiale
  • Supporto integrato nel corpo per il fissaggio della valvola
  • Possibilità di installare riduttore manuale o attuatori pneumatici e/o elettrici mediante l’applicazione di una flangetta in PP-GR a foratura standard ISO
  • Stelo affogato in Acciaio INOX, a sezione quadra in accordo alla norma ISO 5211
  • Possibilità di avere maniglia con integrato il box di finecorsa LSQT, anche per retrofit su installazioni esistenti
