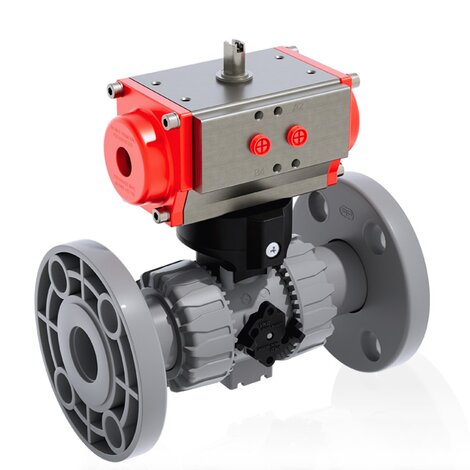

VKDOAC/CP NO - Valvola a sfera a 2 vie DUAL BLOCK® a comando pneumatico DN 10:50
Valvola a sfera DUAL BLOCK® con flange fisse foratura ANSI B16.5 cl.150#FF con attuatore pneumatico, funzione Normalmente Aperta.
FIP ha sviluppato una valvola a sfera di tipo VKD DUAL BLOCK® per introdurre un elevato standard di riferimento delle valvole termoplastiche. VKD è una valvola a sfera bighiera a smontaggio radiale che risponde alla più severe esigenze richieste nelle applicazioni industriali.
Oltre alla versione a comando manuale, la VKD è disponibile anche in configurazione con comando elettrico VKD/CE o con comando pneumatico VKD/CP. Gli attuatori vengono saldamente collegati alla valvola grazie allo speciale modulo Power Quick realizzato da FIP e prodotto interamente in tecnopolimero PP-GR. Le VKD/CE e le VKD/CP sono realizzate utilizzando attuatori conformi alle vigenti normative e selezionati da FIP in base ai propri requisiti di qualità ed affidabilità. L’efficienza di queste valvole, collaudate secondo gli standard qualitativi dell’azienda, è garantita dalla competenza e dal know-how che FIP dedica alla realizzazione dei propri prodotti.
Caratteristiche principali:
- Attuatore elettrico realizzato su specifiche FIP; con gusci in materiale plastico e comando manuale di emergenza di serie. Disponibile nelle tensioni da 12 a 240V
- Attuatore pneumatico tipo rack & pinion realizzato su specifiche FIP; interamente protetto contro la corrosione da agenti atmosferici disponibile in versione a doppio effetto (DA) o semplice effetto normalmente chiuso (NC) o normalmente aperto (NO)
- Stelo di manovra ad elevata finitura superficiale con doppio o-ring di tenuta. Il sistema di connessione a doppia chiavetta, garantisce una robusta ed affidabile trasmissione della coppia dell’attuatore alla sfera
- Modulo PowerQuick per attuazione pneumatica o elettrica costruito interamente in tecnopolimero di elevata robustezza e semplicità di installazione
- Sistema di bloccaggio delle ghiere brevettato DUAL BLOCK® che assicura la tenuta del serraggio delle ghiere anche in caso di condizioni gravose come in presenza di vibrazioni o di dilatazioni termiche
- Base di fissaggio integrato nel corpo valvola con inserti filettati in acciaio inossidabile per ancorare saldamente la valvola ad un supporto
EPDM
| Codice | d | DN | PN | H | H1 | F | f | U | Sp | H2 | Ra | g |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| VKDOACNO012E | 1/2” | 15 | 16 | 143 | 65 | 60,3 | 15,9 | 4 | 11 | 160 | G1/8" | 1222 |
| VKDOACNO034E | 3/4” | 20 | 16 | 172 | 70 | 69,9 | 15,9 | 4 | 14 | 138 | G1/8" | 1603 |
| VKDOACNO100E | 1” | 25 | 16 | 187 | 78 | 79,4 | 15,9 | 4 | 14 | 138 | G1/8" | 1723 |
| VKDOACNO114E | 1” 1/4 | 32 | 16 | 190 | 88 | 88,9 | 15,9 | 4 | 14 | 155,5 | G1/4" | 2700 |
| VKDOACNO112E | 1” 1/2 | 40 | 16 | 212 | 93 | 98,4 | 15,9 | 4 | 16 | 155,5 | G1/4" | 2988 |
| VKDOACNO200E | 2” | 50 | 16 | 234 | 111 | 120,7 | 19,1 | 4 | 16 | 155,5 | G1/4" | 3611 |
FKM
| Codice | d | DN | PN | H | H1 | F | f | U | Sp | H2 | Ra | g |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| VKDOACNO012F | 1/2” | 15 | 16 | 143 | 65 | 60,3 | 15,9 | 4 | 11 | 160 | G1/8" | 1222 |
| VKDOACNO034F | 3/4” | 20 | 16 | 172 | 70 | 69,9 | 15,9 | 4 | 14 | 138 | G1/8" | 1603 |
| VKDOACNO100F | 1” | 25 | 16 | 187 | 78 | 79,4 | 15,9 | 4 | 14 | 138 | G1/8" | 1723 |
| VKDOACNO114F | 1” 1/4 | 32 | 16 | 190 | 88 | 88,9 | 15,9 | 4 | 14 | 155,5 | G1/4" | 2700 |
| VKDOACNO112F | 1” 1/2 | 40 | 16 | 212 | 93 | 98,4 | 15,9 | 4 | 16 | 155,5 | G1/4" | 2988 |
| VKDOACNO200F | 2” | 50 | 16 | 234 | 111 | 120,7 | 19,1 | 4 | 16 | 155,5 | G1/4" | 3611 |
- Sistema di giunzione per incollaggio (solo PVC-U e PVC-C), per saldatura (solo PP-H e PVDF), per filettatura e per flangiatura
- Sistema di supporto della sfera brevettato SEAT STOP®, che consente di effettuare una micro-registrazione delle tenute e di minimizzare l’effetto delle spinte assiali
- Facile smontaggio radiale dall’impianto e conseguente rapida sostituzione degli O-Ring e delle guarnizioni della sfera senza l’impiego di alcun attrezzo
- Corpo valvola a smontaggio radiale (True union) realizzato per stampaggio ad iniezione in PVC-U, PVC-C, PP-H o PVDF dotato di foratura integrata per l’attuazione. Requisiti di prova in accordo ISO 9393
- Possibilità di smontaggio delle tubazioni a valle con la valvola in posizione di chiusura
- Sfera a passaggio totale di tipo flottante ad alta finitura superficiale
- Supporto integrato nel corpo per il fissaggio della valvola
- La regolazione del supporto della sfera può essere effettuata tramite il kit di regolazione Easytorque
