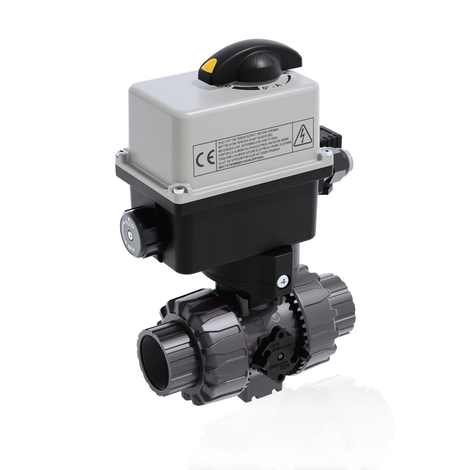

VKDNV/CE 24 V AC/DC - Valvola a sfera a 2 vie DUAL BLOCK® a comando elettrico DN 10:50
Valvola a sfera a due vie DUAL BLOCK® con attacchi femmina, filettatura NPT con attuatore elettrico 24 V AC/DC.
FIP ha sviluppato una valvola a sfera di tipo VKD DUAL BLOCK® per introdurre un elevato standard di riferimento delle valvole termoplastiche. VKD è una valvola a sfera bighiera a smontaggio radiale che risponde alla più severe esigenze richieste nelle applicazioni industriali.
Oltre alla versione a comando manuale, la VKD è disponibile anche in configurazione con comando elettrico VKD/CE o con comando pneumatico VKD/CP. Gli attuatori vengono saldamente collegati alla valvola grazie allo speciale modulo Power Quick realizzato da FIP e prodotto interamente in tecnopolimero PP-GR. Le VKD/CE e le VKD/CP sono realizzate utilizzando attuatori conformi alle vigenti normative e selezionati da FIP in base ai propri requisiti di qualità ed affidabilità. L’efficienza di queste valvole, collaudate secondo gli standard qualitativi dell’azienda, è garantita dalla competenza e dal know-how che FIP dedica alla realizzazione dei propri prodotti.
Caratteristiche principali:
- Attuatore elettrico realizzato su specifiche FIP; con gusci in materiale plastico e comando manuale di emergenza di serie. Disponibile nelle tensioni da 12 a 240V
- Attuatore pneumatico tipo rack & pinion realizzato su specifiche FIP; interamente protetto contro la corrosione da agenti atmosferici disponibile in versione a doppio effetto (DA) o semplice effetto normalmente chiuso (NC) o normalmente aperto (NO)
- Stelo di manovra ad elevata finitura superficiale con doppio o-ring di tenuta. Il sistema di connessione a doppia chiavetta, garantisce una robusta ed affidabile trasmissione della coppia dell’attuatore alla sfera
- Modulo PowerQuick per attuazione pneumatica o elettrica costruito interamente in tecnopolimero di elevata robustezza e semplicità di installazione
- Sistema di bloccaggio delle ghiere brevettato DUAL BLOCK® che assicura la tenuta del serraggio delle ghiere anche in caso di condizioni gravose come in presenza di vibrazioni o di dilatazioni termiche
- Base di fissaggio integrato nel corpo valvola con inserti filettati in acciaio inossidabile per ancorare saldamente la valvola ad un supporto
EPDM
| Codice | R | DN | PN | E | H | H1 | L | Z | B | B1 | g |
|---|---|---|---|---|---|---|---|---|---|---|---|
| VKDNVEL038E | 3/8” | 10 | 16 | 54 | 103 | 65 | 13,7 | 75,6 | 205 | 29 | 1785 |
| VKDNVEL012E | 1/2” | 15 | 16 | 54 | 111 | 65 | 17,8 | 75,4 | 205 | 29 | 1775 |
| VKDNVEL034E | 3/4” | 20 | 16 | 65 | 117 | 70 | 18 | 81 | 216 | 34,5 | 1903 |
| VKDNVEL100E | 1” | 25 | 16 | 73 | 135 | 78 | 22,6 | 89,8 | 221 | 39 | 2011 |
| VKDNVEL114E | 1” 1/4 | 32 | 16 | 86 | 153 | 88 | 25,1 | 102,8 | 238 | 46 | 2369 |
| VKDNVEL112E | 1” 1/2 | 40 | 16 | 98 | 156 | 93 | 24,7 | 106,6 | 244 | 52 | 2601 |
| VKDNVEL200E | 2” | 50 | *10 | 122 | 186 | 111 | 29,6 | 126,8 | 261 | 62 | 3218 |
FKM
| Codice | R | DN | PN | E | H | H1 | L | Z | B | B1 | g |
|---|---|---|---|---|---|---|---|---|---|---|---|
| VKDNVEL012F | 1/2” | 15 | 16 | 54 | 111 | 65 | 17,8 | 75,4 | 205 | 29 | 1775 |
| VKDNVEL034F | 3/4” | 20 | 16 | 65 | 117 | 70 | 18 | 81 | 216 | 34,5 | 1903 |
| VKDNVEL100F | 1” | 25 | 16 | 73 | 135 | 78 | 22,6 | 89,8 | 221 | 39 | 2011 |
| VKDNVEL114F | 1” 1/4 | 32 | 16 | 86 | 153 | 88 | 25,1 | 102,8 | 238 | 46 | 2369 |
| VKDNVEL112F | 1” 1/2 | 40 | 16 | 98 | 156 | 93 | 24,7 | 106,6 | 244 | 52 | 2601 |
| VKDNVEL200F | 2” | 50 | *10 | 122 | 186 | 111 | 29,6 | 126,8 | 261 | 62 | 3218 |
| VKDNVEL038F | 3/8” | 10 | 16 | 54 | 103 | 65 | 13,7 | 75,6 | 205 | 29 | 1785 |
- Sistema di giunzione per incollaggio (solo PVC-U e PVC-C), per saldatura (solo PP-H e PVDF), per filettatura e per flangiatura
- Sistema di supporto della sfera brevettato SEAT STOP®, che consente di effettuare una micro-registrazione delle tenute e di minimizzare l’effetto delle spinte assiali
- Facile smontaggio radiale dall’impianto e conseguente rapida sostituzione degli O-Ring e delle guarnizioni della sfera senza l’impiego di alcun attrezzo
- Corpo valvola a smontaggio radiale (True union) realizzato per stampaggio ad iniezione in PVC-U, PVC-C, PP-H o PVDF dotato di foratura integrata per l’attuazione. Requisiti di prova in accordo ISO 9393
- Possibilità di smontaggio delle tubazioni a valle con la valvola in posizione di chiusura
- Sfera a passaggio totale di tipo flottante ad alta finitura superficiale
- Supporto integrato nel corpo per il fissaggio della valvola La regolazione del supporto della sfera può essere effettuata tramite il kit di regolazione Easytorque
