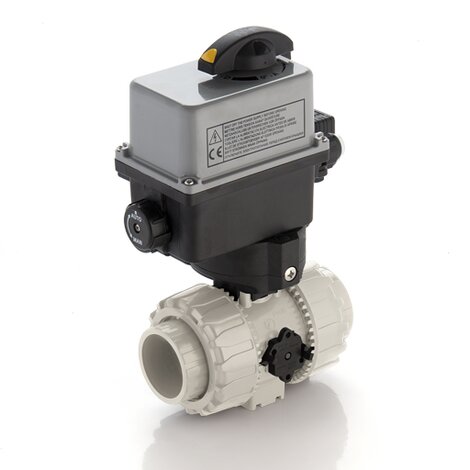

VKDIM/CE 90-240 V AC - Valvola a sfera a 2 vie DUAL BLOCK® a comando elettrico DN 10:50

Valvola a sfera DUAL BLOCK® con attacchi femmina per saldatura di tasca, serie metrica con attuatore elettrico multivolt 90-240 V AC 50-60 Hz.

FIP ha sviluppato una valvola a sfera di tipo VKD DUAL BLOCK® per introdurre un elevato standard di riferimento delle valvole termoplastiche. VKD è una valvola a sfera bighiera a smontaggio radiale che risponde alla più severe esigenze richieste nelle applicazioni industriali.

Oltre alla versione a comando manuale, la VKD è disponibile anche in configurazione con comando elettrico VKD/CE o con comando pneumatico VKD/CP. Gli attuatori vengono saldamente collegati alla valvola grazie allo speciale modulo Power Quick realizzato da FIP e prodotto interamente in tecnopolimero PP-GR. Le VKD/CE e le VKD/CP sono realizzate utilizzando attuatori conformi alle vigenti normative e selezionati da FIP in base ai propri requisiti di qualità ed affidabilità. L’efficienza di queste valvole, collaudate secondo gli standard qualitativi dell’azienda, è garantita dalla competenza e dal know-how che FIP dedica alla realizzazione dei propri prodotti.

Caratteristiche principali:

  • Attuatore elettrico realizzato su specifiche FIP; con gusci in materiale plastico e comando manuale di emergenza di serie. Disponibile nelle tensioni da 12 a 240V
  • Attuatore pneumatico tipo rack & pinion realizzato su specifiche FIP; interamente protetto contro la corrosione da agenti atmosferici disponibile in versione a doppio effetto (DA) o semplice effetto normalmente chiuso (NC) o normalmente aperto (NO)
  • Stelo di manovra ad elevata finitura superficiale con doppio o-ring di tenuta. Il sistema di connessione a doppia chiavetta, garantisce una robusta ed affidabile trasmissione della coppia dell’attuatore alla sfera
  • Modulo PowerQuick per attuazione pneumatica o elettrica costruito interamente in tecnopolimero di elevata robustezza e semplicità di installazione
  • Sistema di bloccaggio delle ghiere brevettato DUAL BLOCK® che assicura la tenuta del serraggio delle ghiere anche in caso di condizioni gravose come in presenza di vibrazioni o di dilatazioni termiche
  • Base di fissaggio integrato nel corpo valvola con inserti filettati in acciaio inossidabile per ancorare saldamente la valvola ad un supporto
Indietro Data sheet

EPDM

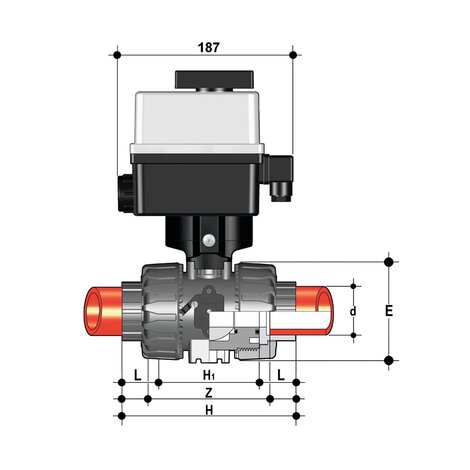

Codice d DN PN E H H1 L Z g
VKDIMEM016E 16 10 10 54 103 65 14 75 1720
VKDIMEM020E 20 15 10 54 103 65 16 71 1715
VKDIMEM025E 25 20 10 65 115 70 19 77 1791
VKDIMEM032E 32 25 10 73 128 78 22 84 1871
VKDIMEM040E 40 32 10 86 146 88 26 94 2156
VKDIMEM050E 50 40 10 98 164 93 31 102 2358
VKDIMEM063E 63 50 10 122 199 111 38 123 2807

FKM

Codice d DN PN E H H1 L Z g
VKDIMEM016F 16 10 10 54 103 65 14 75 1720
VKDIMEM020F 20 15 10 54 103 65 16 71 1715
VKDIMEM025F 25 20 10 65 115 70 19 77 1791
VKDIMEM032F 32 25 10 73 128 78 22 84 1871
VKDIMEM040F 40 32 10 86 146 88 26 94 2156
VKDIMEM050F 50 40 10 98 164 93 31 102 2358
VKDIMEM063F 63 50 10 122 199 111 38 123 2807
  • Sistema di giunzione per incollaggio (solo PVC-U e PVC-C), per saldatura (solo PP-H e PVDF), per filettatura e per flangiatura
  • Sistema di supporto della sfera brevettato SEAT STOP®, che consente di effettuare una micro-registrazione delle tenute e di minimizzare l’effetto delle spinte assiali
  • Facile smontaggio radiale dall’impianto e conseguente rapida sostituzione degli O-Ring e delle guarnizioni della sfera senza l’impiego di alcun attrezzo
  • Corpo valvola a smontaggio radiale (True union) realizzato per stampaggio ad iniezione in PVC-U, PVC-C, PP-H o PVDF dotato di foratura integrata per l’attuazione. Requisiti di prova in accordo ISO 9393
  • Possibilità di smontaggio delle tubazioni a valle con la valvola in posizione di chiusura
  • Sfera a passaggio totale di tipo flottante ad alta finitura superficiale
  • Supporto integrato nel corpo per il fissaggio della valvola
  • La regolazione del supporto della sfera può essere effettuata tramite il kit di regolazione Easytorque

Download
