VKDIC/SHX - Valvola a sfera a due vie DUAL BLOCK® DN 10:50

Valvola a sfera a due vie DUAL BLOCK® con attacchi femmina per incollaggio, serie metrica, blocco maniglia ed inserti filettati in Acciaio INOX.

FIP ha sviluppato una valvola a sfera di tipo VKD DUAL BLOCK® per introdurre un elevato standard di riferimento nella concezione delle valvole termoplastiche. VKD è una valvola a sfera bighiera a smontaggio radiale che risponde alla più severe esigenze richieste nelle applicazioni industriali.

Caratteristiche principali:

  • Maniglia multifunzione ergonomica in HIPVC dotata di chiave estraibile per la regolazione del supporto delle guarnizioni di tenuta della sfera
  • Blocco maniglia 0°- 90° SHKD (disponibile come accessorio) ergonomicamente azionabile durante la manovra e lucchettabile
  • Robusta torretta di ancoraggio per una facile e rapida automazione anche dopo l’installazione della valvola sull’impianto tramite l’ausilio del modulo Power Quick (opzionale)
  • Sistema di bloccaggio delle ghiere brevettato DUAL BLOCK® che assicura la tenuta del serraggio delle ghiere anche in caso di condizioni gravose come in presenza di vibrazioni o di dilatazioni termiche
  • Sfera lavorata ad elevata finitura superficiale che garantisce un’ottima manovrabilità e un’affidabilità maggiore
Indietro Data sheet

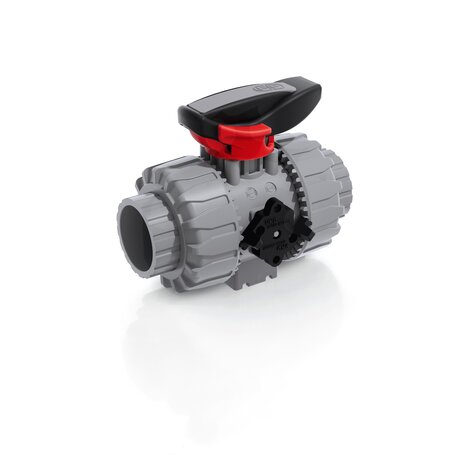

Render della valvola a sfera a due vie DUAL BLOCK® VKDIC/SHX - DN 10:50 in PVC-C
VKDIC/SHX - Valvola a sfera a due vie DUAL BLOCK® DN 10:50
Render della valvola a sfera a due vie DUAL BLOCK® VKDIC/SHX - DN 10:50 in PVC-C
VKDIC/SHX - Valvola a sfera a due vie DUAL BLOCK® DN 10:50

EPDM

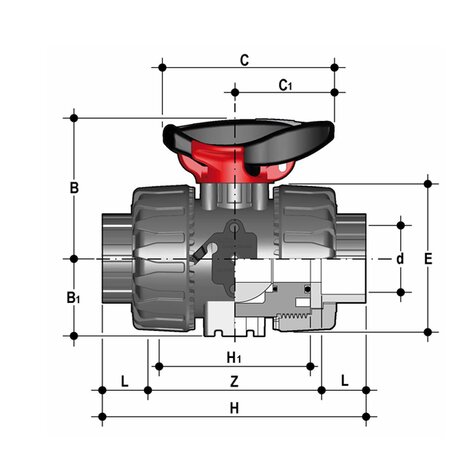

Codice d DN PN B B1 C C1 E H H1 L Z g
VKDICSHX016E 16 10 16 54 29 67 40 54 103 65 14 75 244
VKDICSHX020E 20 15 16 54 29 67 40 54 103 65 16 71 233
VKDICSHX025E 25 20 16 65 34,5 85 49 65 115 70 19 77 368
VKDICSHX032E 32 25 16 69,5 39 85 49 73 128 78 22 84 486
VKDICSHX040E 40 32 16 82,5 46 108 64 86 146 88 26 94 763
VKDICSHX050E 50 40 16 89 52 108 64 98 164 93 31 102 1017
VKDICSHX063E 63 50 16 108 62 134 76 122 199 111 38 123 1727

FKM

Codice d DN PN B B1 C C1 E H H1 L Z g
VKDICSHX016F 16 10 16 54 29 67 40 54 103 65 14 75 244
VKDICSHX020F 20 15 16 54 29 67 40 54 103 65 16 71 233
VKDICSHX025F 25 20 16 65 34,5 85 49 65 115 70 19 77 368
VKDICSHX032F 32 25 16 69,5 39 85 49 73 128 78 22 84 486
VKDICSHX040F 40 32 16 82,5 46 108 64 86 146 88 26 94 763
VKDICSHX050F 50 40 16 89 52 108 64 98 164 93 31 102 1017
VKDICSHX063F 63 50 16 108 62 134 76 122 199 111 38 123 1727
  • Sistema di giunzione per incollaggio, per filettatura e per flangiatura
  • Sistema di supporto della sfera brevettato SEAT STOP®, che consente di effettuare una micro-registrazione delle tenute e di minimizzare l’effetto delle spinte assiali
  • Facile smontaggio radiale dall’impianto e conseguente rapida sostituzione degli O-Ring e delle guarnizioni della sfera senza l’impiego di alcun attrezzo
  • Corpo valvola PN 16 a smontaggio radiale (True union) realizzato per stampaggio ad iniezione in PVC-U rigido dotato di foratura integrata per l’attuazione. Requisiti di prova in accordo ISO 9393
  • Possibilità di smontaggio delle tubazioni a valle con la valvola in posizione di chiusura
  • Sfera a passaggio totale di tipo flottante ad alta finitura superficiale
  • Supporto integrato nel corpo per il fissaggio della valvola
  • La regolazione del supporto della sfera può essere effettuata tramite il kit di regolazione Easytorque
  • Compatibilità del materiale della valvola (PVC-C) e degli elementi di tenuta in elastomero (EPDM o FKM), con il convogliamento di acqua, acqua potabile e altre sostanze alimentari secondo le normative vigenti
  • Possibilità di avere maniglia con integrato il box di finecorsa LSQT, anche per retrofit su installazioni esistenti
