Valvola Clapet Maschio
La valvola antiriflusso a Clapet va installata nelle tubazioni di scarico delle acque bianche e permette il normale deflusso delle acque nei corpi idrici impedendone il riflusso. Tale funzione è garantita dall’apertura di un “clapet” azionato dalla spinta dell’acqua proveniente dallo scarico. Il peso e l’inclinazione di 11° del clapet mantengono chiusa l’apertura.
| Note : | Collegamento a flangia - Materiale PVC-U a norma EN1401 - Piattello con guarnizione in EPDM+CR espanso a cellula chiusa - Cerniera in acciaio inox AISI 304, con dado antisvitamento - Angolo di chiusura piattello 11° |

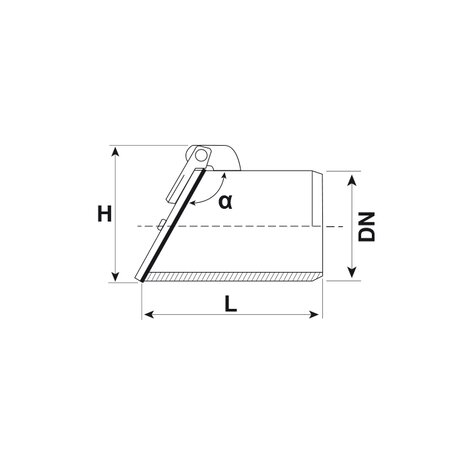

| Codice | Colore | DN (mm) | H (mm) | L (mm) | α | RAL | Piattello | Design |
|---|---|---|---|---|---|---|---|---|

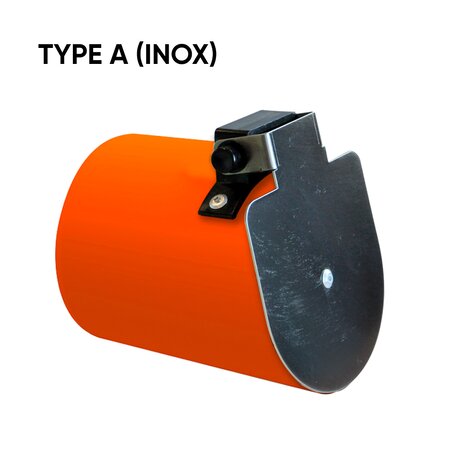

| P5510M1 | Rosso | 110 | 140 | 145 | 11° | RAL 8023 | INOX | TYPE A |
| P5512M1 | Rosso | 125 | 155 | 165 | 11° | RAL 8023 | INOX | TYPE A |
| P5516M1 | Rosso | 160 | 190 | 180 | 11° | RAL 8023 | INOX | TYPE A |
| P5520M1 | Rosso | 200 | 230 | 205 | 11° | RAL 8023 | INOX | TYPE A |

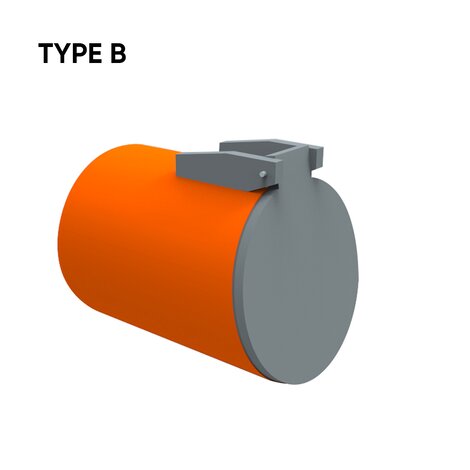

| P5525M1 | Rosso | 250 | 280 | 260 | 11° | RAL 8023 | - | TYPE B |
| P5530M1 | Rosso | 315 | 350 | 300 | 11° | RAL 8023 | - | TYPE B |

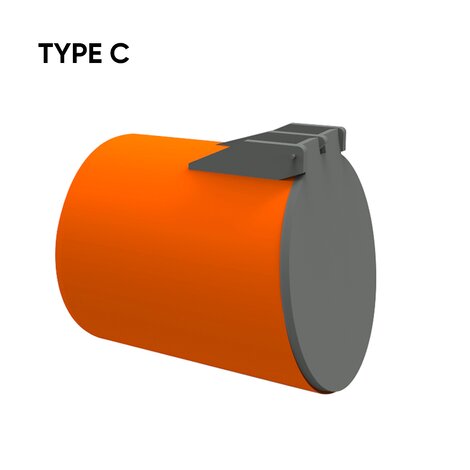

| P5540M1 | Rosso | 400 | 430 | 350 | 11° | RAL 8023 | - | TYPE C |
| P5550M1 | Rosso | 500 | 530 | 400 | 11° | RAL 8023 | - | TYPE C |
| P5563M1 | Rosso | 630 | 660 | 550 | 11° | RAL 8023 | - | TYPE C |
