Valvola Clapet Flangiata
La valvola antiriflusso a Clapet va installata nelle tubazioni di scarico delle acque bianche e permette il normale deflusso delle acque nei corpi idrici impedendone il riflusso. Tale funzione è garantita dall’apertura di un “clapet” azionato dalla spinta dell’acqua proveniente dallo scarico. Il peso e l’inclinazione di 11° del clapet mantengono chiusa l’apertura.
| Note : | Collegamento a flangia - Materiale PVC-U a norma EN1401 - Piattello con guarnizione in EPDM+CR espanso a cellula chiusa - Cerniera in acciaio inox AISI 304, con dado antisvitamento - Angolo di chiusura piattello 11° |

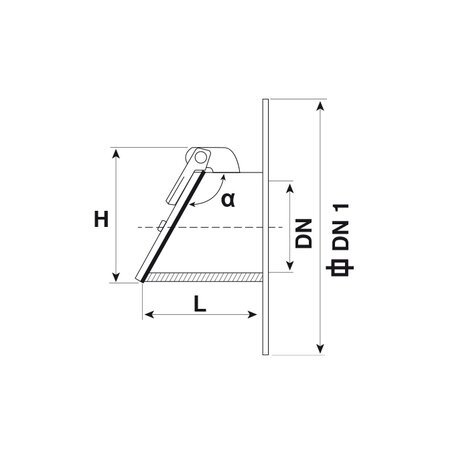

| Codice | Colore | DN (mm) | H (mm) | DN1 (mm) | S (mm) | L (mm) | α | RAL | Piattello | Design |
|---|---|---|---|---|---|---|---|---|---|---|

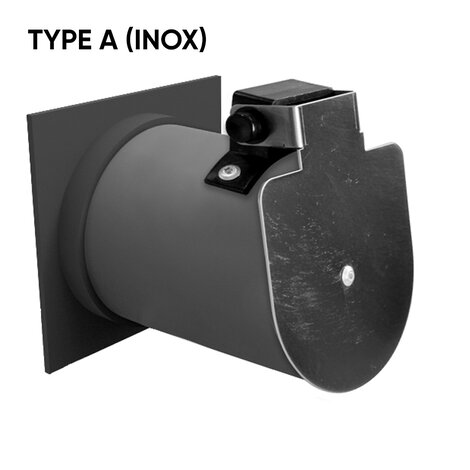

| P551002 | Grigio | 110 | 140 | 195x195 | 5 | 145 | 11° | RAL 7037 | INOX | TYPE A |
| P551202 | Grigio | 125 | 155 | 195x195 | 5 | 165 | 11° | RAL 7037 | INOX | TYPE A |
| P551602 | Grigio | 160 | 190 | 195x195 | 5 | 180 | 11° | RAL 7037 | INOX | TYPE A |
| P552002 | Grigio | 200 | 230 | 234x234 | 5 | 205 | 11° | RAL 7037 | INOX | TYPE A |

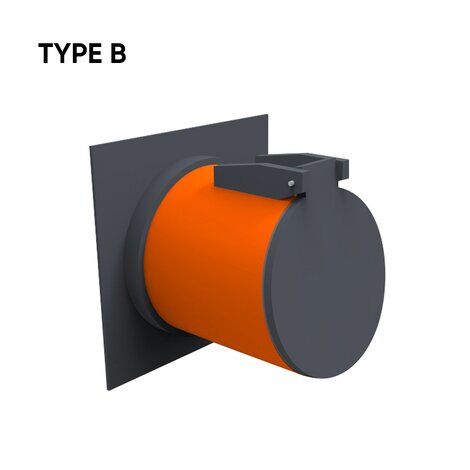

| P552501 | Rosso | 250 | 280 | 320x320 | 5 | 260 | 11° | RAL 8023 | - | TYPE B |
| P553001 | Rosso | 315 | 350 | 370x370 | 6 | 300 | 11° | RAL 8023 | - | TYPE B |

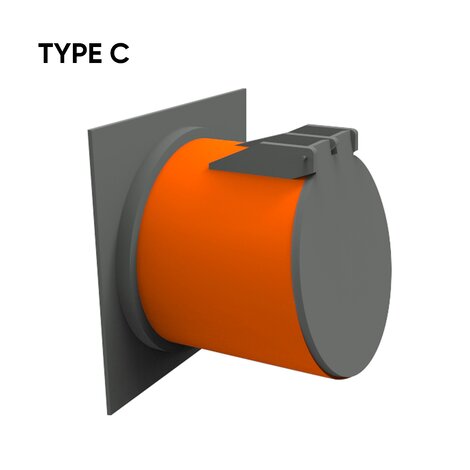

| P554001 | Rosso | 400 | 430 | 480x480 | 8 | 350 | 11° | RAL 8023 | - | TYPE C |
| P555001 | Rosso | 500 | 530 | 600x600 | 10 | 400 | 11° | RAL 8023 | - | TYPE C |
| P556301 | Rosso | 630 | 660 | 730x730 | 12 | 500 | 11° | RAL 8023 | - | TYPE C |
