TIV - ISO-UNI - estremità uguali
Raccordi per incollaggio - estremità uguali.

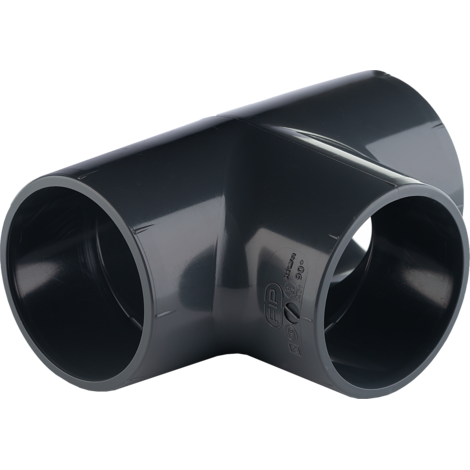

Ti a 90° estremità a bicchiere per incollaggio.
Serie di raccordi destinati al convogliamento di fluidi in pressione con sistema di giunzione mediante saldatura chimica a freddo (incollaggio) attraverso l’utilizzo di idoneo collante e primer-detergente.
| Codice | d | PN | E | L | Z | g | |
|---|---|---|---|---|---|---|---|
| TIV012 | 12 | 16 | 17 | 12 | 8 | 6 | |
| TIV016 | FH | 16 | 16 | 22 | 14 | 9 | 15 |
| TIV020 | IFH | 20 | 16 | 27 | 16 | 11 | 25 |
| TIV025 | IFH | 25 | 16 | 33 | 19 | 14 | 40 |
| TIV032 | IFH | 32 | 16 | 40 | 22 | 18 | 65 |
| TIV040 | IFH | 40 | 16 | 49 | 26 | 22 | 114 |
| TIV050 | IFH | 50 | 16 | 58,5 | 31 | 26 | 146 |
| TIV063 | IFH | 63 | 16 | 73 | 37,5 | 32,5 | 275 |
| TIV075 | IF | 75 | 16 | 88 | 44 | 39 | 470 |
| TIV090 | IF | 90 | 16 | 105 | 52 | 46 | 780 |
| TIV110 | IF | 110 | 16 | 127 | 61,5 | 57 | 1335 |
| TIV125 | IF | 125 | 16 | 143,5 | 69 | 64 | 1890 |
| TIV140 | IF | 140 | 16 | 161 | 77 | 72 | 2750 |
| TIV160 | IF | 160 | 16 | 183 | 87 | 82 | 3870 |
| TIV180 | *180 | 10 | 215 | 96 | 94 | 6180 | |
| TIV200 | I | 200 | 10 | 222,5 | 107 | 102 | 6000 |
| TIV225 | I | 225 | 10 | 250,5 | 119,5 | 114,5 | 8450 |
| TIV250 | 250 | 10 | 286 | 131 | 128 | 13250 | |
| TIV280 | 280 | 10 | 319 | 146 | 144 | 17840 | |
| TIV315 | 315 | 10 | 360 | 164 | 162 | 25300 |
I: IIP 122 F: aFnOR nF04 H: KIWa K5034 nD 10
*prodotto di rivendita
