TIMV
Raccordi di passaggio.

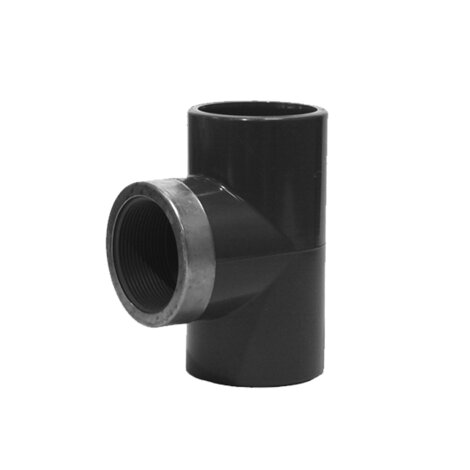

Ti a 90° con rinforzo estremità d a bicchiere per incollaggio, derivazione R femmina munita di anello di rinforzo in Acciaio INOX.
Serie di raccordi destinati al convogliamento di fluidi in pressione con sistema di giunzione mediante filettatura e saldatura chimica a freddo (incollaggio) attraverso l’utilizzo di idoneo collante e primer-detergente.
| Codice | d x R | PN | E | E1 | L | L1 | Z | Z1 | g |
|---|---|---|---|---|---|---|---|---|---|
| TIMV016038 | 16 x 3/8" | 16 | 23,5 | 24,5 | 14 | 11,4 | 9 | 11 | 24 |
| TIMV020012 | 20 x 1/2" | 16 | 28,5 | 29 | 16 | 15 | 12 | 13 | 38 |
| TIMV025034 | 25 x 3/4" | 16 | 35 | 36 | 19 | 16,3 | 15 | 17 | 60 |
| TIMV032100 | 32 x 1" | 16 | 43 | 44 | 22 | 19,1 | 18 | 21 | 105 |
| TIMV040114 | 40 x 1"1/4 | 16 | 50 | 51 | 26 | 21,4 | 21,5 | 27 | 125 |
| TIMV050112 | 50 x 1"1/2 | 16 | 61 | 62 | 31 | 21,4 | 27 | 37 | 210 |
| TIMV063200 | 63 x 2" | 16 | 76 | 77 | 38 | 25,7 | 33,5 | 46 | 415 |
